Теплица двухскатная своими руками из поликарбоната чертеж

Теплицы с двухскатной крышей на дачном участке – это мечта многих садоводов-любителей. Теплицы могут быть двухскатными, односкатными, арочными. Несмотря на то, что соорудить двухскатную теплицу сложнее, чем другие разновидности, такое строение на дачных участках встречается наиболее часто. Этапы самостоятельного строительства, необходимые материалы и инструменты, важные нюансы буду представлены далее.

Плюсы и минусы двухскатной теплицы

Особенности теплиц с двухскатной крышей таковы, что конструкция имеет большое количество преимуществ. Многие из них являются решающими при выборе конкретной разновидности сооружения:

1. С двухскатной крыши легко стекает дождевая вода.
2. Снег распределяется максимально равномерно, что снижает нагрузку на кровлю.
3. Большая высота дает возможность культивировать высокорослые растения.
4. Жесткий каркас позволяет использовать постройку круглогодично, если провести электричества и отопление.
5. Возможность создания микроклимата для выращивания садовых культур, произрастание которых невозможно в открытом грунте определенного региона.
6. Конструкция выполняет защитные функции от палящих солнечных лучей, атмосферных осадков.
7. Длительный срок эксплуатации – 10-15 лет.

Несмотря на большое количество положительных моментов и очевидную пользу теплицы из поликарбоната, конструкция имеет недостатки:

1. Отсутствие естественного опыления растения насекомыми.
2. Дороговизна конструкции.
3. Поликарбонат легко трескается и царапается.
4. Сооружение своими руками требует навыков. В неправильно построенной теплице может возникать конденсат.

Разновидности

Основой для сооружения теплицы является поликарбонат. Он бывает нескольких видов:

1. Монолитный. Отличается плотной структурой без воздушной прослойки внутри.

2. Ячеистый, имеет перегородки внутри листа.


По типу листа различают такие виды:

1. 2Н – двухслойные панели с внутренними прямоугольными сотами. Легко гнутся, но при этом хрупкие и восприимчивые к механическим повреждениям.
2. 3Н – трехслойный материал с прямыми ребрами жесткости.
3. 3Х – трехслойный материал, обладающий комбинированными ребрами жесткости, одни из которых расположены вертикально, а другие наклонно, что повышает прочность поликарбоната.
4. 5W – материал, состоящий из 5 слоев, скрепленных прямыми ребрами жесткости. Толщина листа составляет 16-20 мм.
5. 5Х – наиболее прочная разновидность поликарбоната. Имеет комбинированные ребра жесткости и большую толщину в 25 мм.

Выбор разновидности основного строительного материала зависит от климата и целей использования теплицы. Например, для сооружений, круглогодично функционирующих в северных широтах используется наиболее плотный и прочный поликарбонат. Тонкие листы применимы для сезонных теплиц в южных регионах.

Выбор места для двухскатной теплицы

Парник из поликарбоната желательно размещать на участке таким образом, чтобы он был освещен на протяжении всего дня. Если это невозможно по каким-либо причинам, то следует поставить теплицу на то место, куда в утреннее время попадают солнечные лучи. Боковая сторона строения должна быть расположена с востока на запад. Если на участке имеется несколько парников, то они не должны загораживать друг другу солнечный свет.

Подготовка материалов и инструментов

Для выполнения монтажа парника рекомендовано заранее подготовить необходимые материалы и инструменты. Количество расходного материала определяется величиной конструкции, ее особенностями. Мелкие элементы, такие, как крепежи, должны приобретаться с запасом. Необходимые материалы для строительства парника из поликарбоната:

• профильные трубы с квадратным сечением или деревянные брусья для каркаса;
• листы поликарбоната;
• стальные оцинкованные уголки;
• крепежные элементы – саморезы, шайбы;
• цемент марки М300 и речной песок для фундамента.

Во время строительства будут задействованы такие инструменты:

• правило или строительный уровень;
• рулетка;
• циркулярная пила или строительный нож со сменными лезвиями для разрезания листов поликарбоната;
• пылесос для удаления стружки после резки материала для обшивки парника;
• дрель;
• шуруповерт;
• отвертка;
• столярный и резиновый молотки.

Для обшивки кровли потребуется лестница-стремянка. Также для выполнения некоторых работ, особенно резки листов поликарбоната, могут потребоваться защитные элементы, такие, как очки или маска, перчатки. Важно работать в удобной одежде и обуви, которые не будут сковывать движения.

Чертеж и проект двухскатной крыши

Составление предварительных чертежей необходимо для расчета требуемого количества материалов, а также для понимания структуры конструкции. Предварительный проект обязательно содержит в себе следующую информацию:

1. Место расположения теплицы.
2. Чертеж формы с указанием размеров.
3. Расчет вентиляционных окон и дверного проема.
4. Указание материалов для строительства и их количества.

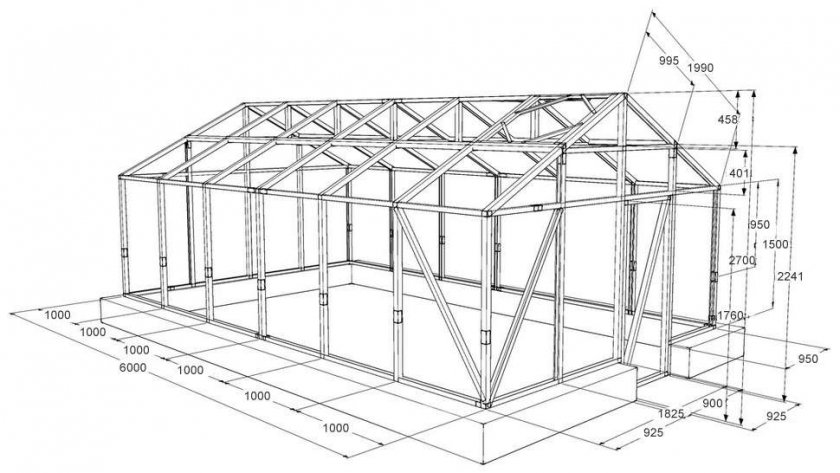

Чертеж типовой теплицы с двухскатной крышей из поликарбоната предполагает такие размеры: ширина – 3 м, длина 6-8 м, высота – 2,5 м. Дверные проемы стандартные – 180х80 см. Окна могут быть выполнены полноценного размера 120х80 см или заменены небольшими форточками в верхней части стен.

Как сделать двухскатную теплицу своими руками

Сооружение теплицы предполагает выполнение определенного алгоритма строительства.

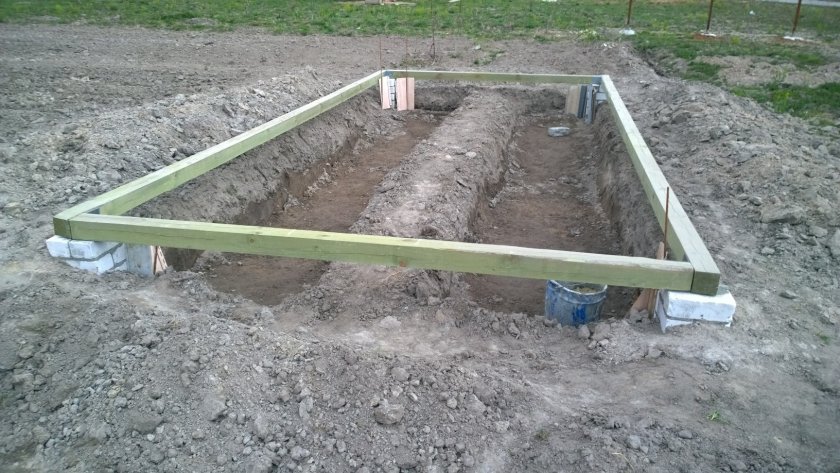

Закладка фундамента

Выполняемый своими руками чертеж двухскатной теплицы из поликарбоната указывает необходимость возведения фундамента во избежание проседания грунта под тяжестью конструкции. Наиболее удобное основание – ленточное. Для его заливки необходимо выкопать траншею по периметру теплицы и соорудить опалубку из деревянных досок. На дно ямы укладывают полиэтиленовую пленку в качестве гидроизоляции, затем ее засыпают гравием. Сверху заливают бетонный раствор. Во избежание растрескивания по мере высыхания его необходимо смачивать водой из пульверизатора. Продолжать работы по монтажу конструкций можно только после полного высыхания бетонного фундамента. На это может уйти от 2 до 5 недель.

Функция основания не только в том, чтобы сделать конструкцию теплицы прочнее и устойчивее, но и в продлении ее срока службы. Качественный фундамент также служит защитой от заморозков и значительно утепляет парник. На участках с высоким уровнем грунтовых вод рекомендуется возведение сплошного фундамента. Он должен быть значительно глубже ленточного, так как сверху него насыпается плодородный грунт для растений.

Установка каркаса

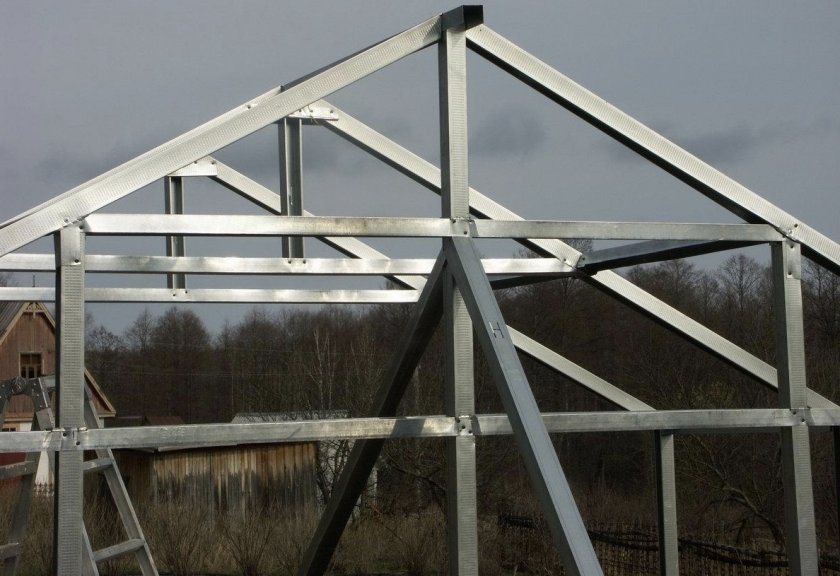

Металлический каркас двухскатной теплицы можно изготовить самостоятельно или приобрести готовыv, согласно размерам, указанным в чертеже. Первый вариант дорогостоящий, но его качество гарантировано фирмой-изготовителем. В то время как самостоятельное изготовление невозможно без навыков и наличия специфических инструментов.

Каркас устанавливают на фундамент и фиксируют при помощи анкерных болтов в заранее просверленные в бетоне отверстия. На этапе заливки основания можно предусмотреть металлические шпильки, на которые крепится каркас.

Обустройство крыши

При изготовлении конструкции каркаса под заказ крышу доставляют также в разобранном виде. Она устанавливается на каркас при помощи анкерных болтов. Сложнее изготавливать каркас крыши самостоятельно, например, если конструкция теплицы деревянная. В таком случае необходимо рассчитать двухскатную крышу для теплицы таким образом, чтобы расстояние между стропилами равнялось ширине листа поликарбоната.

Крепление поликарбоната

Крепить поликарбонат на двухскатную теплицу необходимо начинать с крыши. Монтаж обшивки осуществляется при помощи саморезов. Если каркас металлический, то в нем должны быть предварительно просверленные отверстия.

Работа с поликарбонатом должна выполняться аккуратно, так как, несмотря на гибкость, материал хрупкий. Следует избегать появления сколов, трещин. Покрыть двухскатную теплицу поликарбонатом трудно, поэтому рекомендовано выполнять работу с помощником.

Система полива

При помощи современной системы увлажнения почвы теплицу можно сделать практически автономной. Для автоматического полива парник должен быть оснащен системами измерения температуры и уровня влажности. При его понижении включается система полива. Увлажнение происходит следующим образом:

1. Дождевание. Водяные трубы устанавливают над грядками под крышей. Их оснащают распылителями, через которые осуществляется полив.
2. Капельный полив считается одним из самых простых методов. Его суть заключается в установке специального шланга с отверстиями на грядках, через которые поступает небольшое количество воды. Такой полив регулируется вручную.

Система полива может быть подключена к центральному водопроводу или к баку, который устанавливают возле теплицы.

Отопление и освещение

Круглогодичная эксплуатация теплицы требует наличия отопления и подсветки для растений. Обогрев теплицы может осуществляться при помощи горячей воды или твердого топлива. Оптимальным вариантом является подключение парника к отопительной системе жилого дома. В качестве осветительных приборов рекомендовано использовать фитолампы. Они не только освещают теплицу, но и дают некоторое количество тепла, убивают грибок.

Также для растений идеально подходят люминесцентные, светодиодные или металлогалогеновые лампы. Оптимальный световой день для растений составляет около 8-10 часов. Важно наладить автоматическое включение освещение в теплице, которое активируется при снижении яркости естественного света.

Вдохновляющие фото двухскатных теплиц

Заключение

Строительство теплицы с двухскатной крышей своими руками, не прибегая к помощи специалистов, возможно, но для этого нужно следовать подробной инструкции. Строительство осуществляют поэтапно и начинают его с чертежа проекта теплицы с подробным указанием размеров. Вводить строение в эксплуатацию можно сразу после окончания строительства.

Теплица с двускатной крышей — отличный выбор из множества существующих вариантов. Строение можно приобрести, однако самостоятельно соорудить его также возможно. Об особенностях конструкции и правилах постройки теплицы своими руками читайте далее в статье.

Особенности конструкции двускатной теплицы

Двускатная теплица по конструкции напоминает дом с двухскатной крышей, поэтому в простонародье её называют «теплица-домик». Крыша опирается на конёк или несколько балок. В классическом виде у такого сооружения все стены находятся под углом 90° к земле, а угол между стеной и скатом составляет 20–40°. Обычно для сборки теплицы двускатной конструкции используют поликарбонат.

Плюсы

• Среди достоинств такого вида парников:
• угол между скатами крыши можно выбрать самостоятельно, исходя из климатических особенностей и солнечного освещения в регионе;
• высоту стен, а соответственно и крыши, также можно выбирать в зависимости от условий и предпочтений;
• для сооружения из поликарбоната не всегда нужен фундамент;
• форточки для вентиляции можно соорудить на скатах крыши;
• объём воздуха в таком парнике больше, по сравнению с арочными и односкатными вариантами;
• конструкция подходит для выращивания высоких овощных культур.

Минусы

• Огородники выделяют и несколько недостатков парников с двускатной крышей:
• большой расход материалов при сооружении;
• нагрузка на детали конструкции больше, чем в арочном варианте, поэтому нужно использовать поликарбонат толщиной не меньше 0,6 см (для арочных используют материал толщиной 0,4 см);
• финансовые затраты на сооружение больше, чем на плёночные укрытия.

Подбор материалов и оптимальных размеров теплицы

Для конструирования двускатной теплицы понадобятся следующие материалы:

1. Поликарбонат. Размеры выбирают, исходя из чертежа. Главное требование — толщина не меньше 0,6 см.
2. Профилированный брус с сечением 50×50 мм или оцинкованный профиль. Детали необходимы для сооружения каркаса.
3. Саморезы. Количество опционально, исходя из размеров конструкции. Детали необходимы для скрепления основных элементов.

Традиционно основа такого парника прямоугольная. Высоту стен фермеры выбирают самостоятельно.

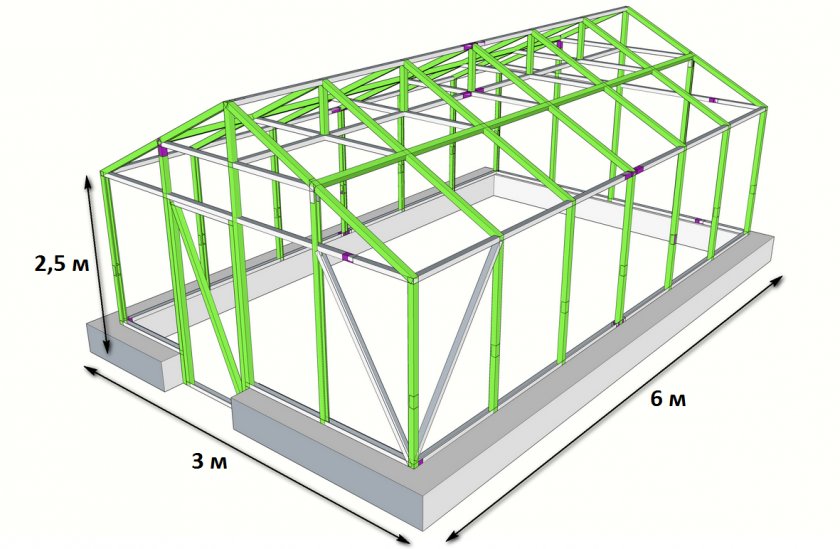

Оптимальные размеры классического парника с двумя скатами:

• длина — 6 м;
• ширина — 3 м;
• высота — 2,5 м.

Как собрать теплицу из поликарбоната своими руками

Сборка двускатной теплицы подразумевает составление чертежа, выбор фундамента, сборку торцевых сторон, сборку и обшивку каркаса.

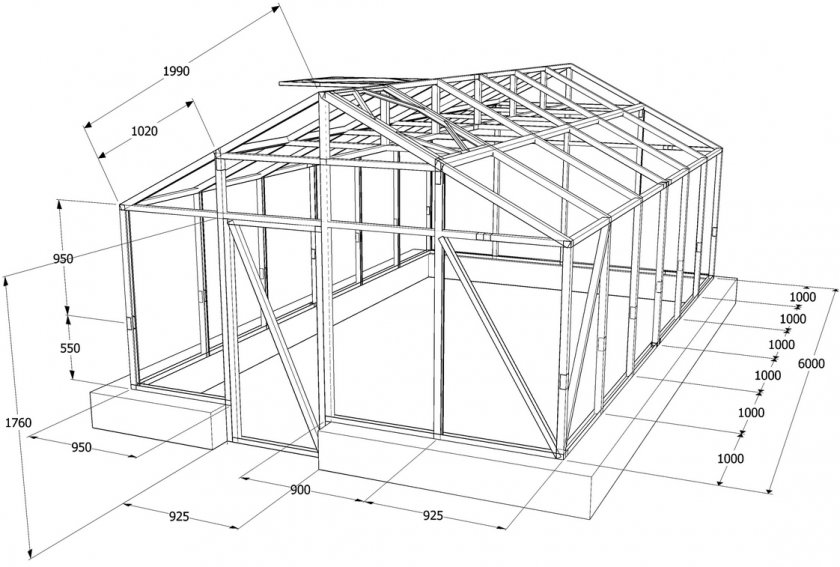

Как основу для будущей работы можно выбрать следующие чертежи:

Выбор фундамента

Поликарбонатные теплицы можно устанавливать без фундамента. Каркас крепится к земле при помощи ножек в форме буквы Т. Также подобное крепление подходит для плёночных парников.

Однако для лучшего закрепления конструкции лучше предварительно подготовить фундамент. Самый простой вариант для новичков — основа из бруса. Сначала необходимо подготовить крепления. Это могут быть винтовые опоры или бетонные столбики. Их вбивают в землю по периметру парника.

тобы обезопасить строение от грибковых болезней и деформации, раму для фундамента, обрабатывают раствором для предохранения древесины от влаги.

Для двускатного варианта достаточно 10 креплений: 4 по углам строения, по 1 по центру торцевых стенок и по 2 на боковые. На установленные опоры необходимо прикрепить раму из бруса по размеру парника.

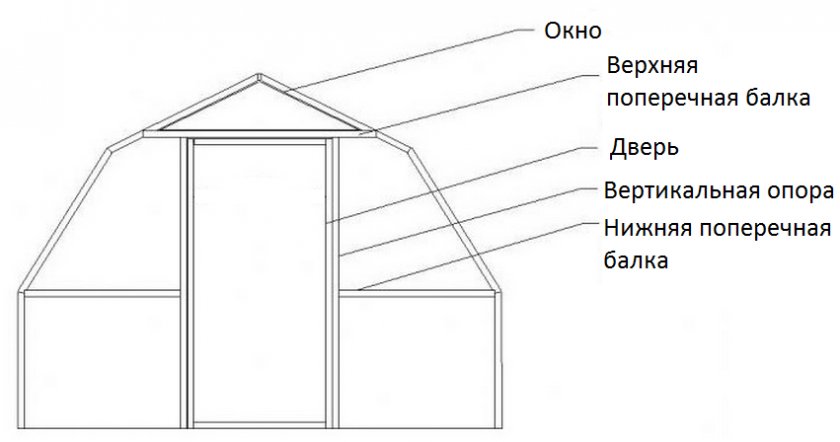

Сборка торцевых сторон

Первым делом желательно собрать торцевые стороны. Сборку каркаса и обшивку для них проводят отдельно от остальных деталей. Для этого по чертежу скрепляют детали каркаса из оцинкованного профиля или профилированного бруса. При этом учитывают дверные проёмы и форточки для вентиляции.

Конструируя каркас, уложите торцевую стену так, чтобы проём открывался кверху. Торцевая стена также включает в себя верхнюю треугольную часть, которая станет основой для скатов крыши. Выполняйте все действия согласно чертежу, чтобы сохранялся намеченный угол наклона. Торцевые стены прикрепляют к фундаменту при помощи крепёжных элементов.

Сборка каркаса

После сборки и установки каркаса торцевых стен, можно приступать к сборке остального каркаса. Его изготавливают из того же материала, профилированного бруса или оцинкованного металлопрофиля.

Сначала необходимо по чертежу скрепить профили для боковых стен. После того, как «коробка» теплицы будет готова, можно приступать к сборке крыши. Для этого верхние части торцевых стен скрепляют так, чтобы получился конёк крыши. Конёк по намеченным в чертежах размерам прикрепляют к боковым стенам. Для поддержки крыши устанавливают балки.

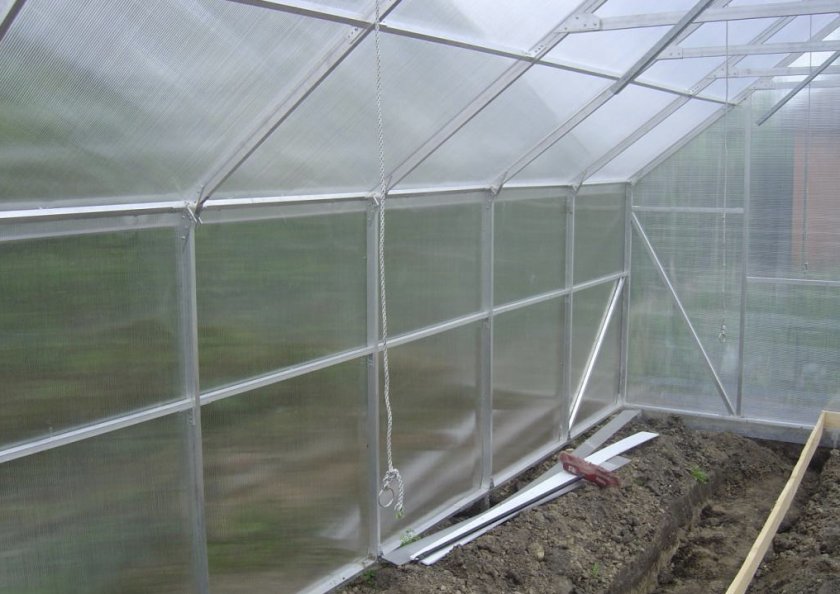

Обшивка каркаса

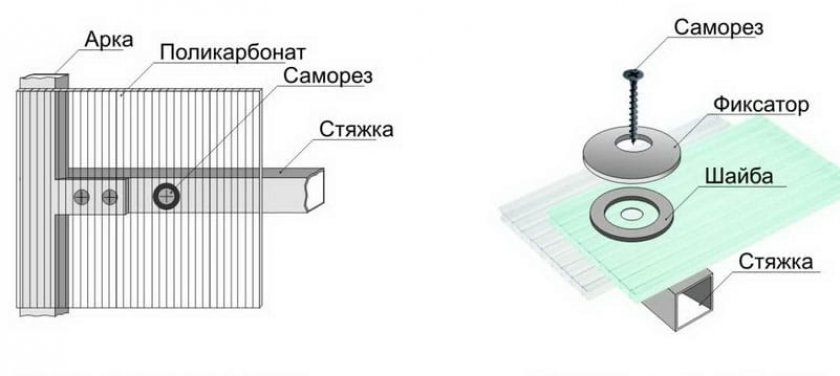

Каркас обшивают поликарбонатом. Для этого листы необходимо разметить по чертежу и разрезать при помощи строительных ножниц или электролобзика. Место среза нужно отчистить от стружки.

Дополнительно также его можно загерметизировать при помощи перфорированной ленты. Нарезанные листы закрепляют при помощи крепёжных саморезов на каркас. Таким образом обшивают стены и крышу.

Советы по уходу и эксплуатации теплицы

Важный нюанс в эксплуатации строения — регулярная дезинфекция всех элементов. В теплице из-за высокой влажности и температуры вероятно распространение инфекций, поэтому обеззараживание относится к мерам обязательной профилактики. Для дезинфицирования используйте 1% раствор марганцовки. Лучше всего проводить процедуру осенью, перед наступлением зимних морозов.

В период вегетации растений особое внимание обращайте на вентиляцию. Теплицу можно проветривать, периодически открывая форточки и двери. Профессиональные фермеры оборудуют строения системами автоматической вентиляции. Таким образом удобно контролировать микроклимат и не допускать перегрева или переувлажнения воздуха.

Перед постройкой теплицы с двускатной крышей важно грамотно прорисовать чертёж. От этого зависит успех всего дела. С правильно начерченным планом работ намного проще подсчитать количество необходимого материала и соорудить каркас. Чтобы сооружение долго служило, обращайте внимание на все нюансы его постройки.

Многие типы сооружений для выращивания овощей и фруктов сооружаются дачниками и опытными огородниками. Каждая конструкция обладает своими плюсами. Особенно часто на огородах устраиваются одно- и двускатные конструкции. Кому-то выгодно устраивать на участке небольшие сооружения для рассады, кому-то необходимы большие «вегетарии». Особого внимания заслуживают теплицы с двускатной крышей.

Чаще двускатные крыши теплиц выполняют из поликарбоната. Этот материал довольно легкий и надежный. Лучше узнать подробную инструкцию по постройке такого сооружения. Чтобы разобраться с особенностями сооружения, лучше просмотреть несколько фото готовых сооружений.

Что представляет собой парник с двускатной крышей

Теплицы с двускатной крышей – это по сути соединенные друг с другом односкатные конструкции. Однако внутри парника нет стены, поддерживающей крышу. Она опирается на специальные балки или на конек.

Теплицы с двускатной крышей делятся 2 подвида:

• Летние – их каркас изготавливается из брусьев. Затем его укрывают полиэтиленом.
• Зимние – подобные сооружения более основательны. Их каркас изготавливают из металлического профиля или деревянного бруса с большим сечением. Покрываются подобные сооружения поликарбонатными листами или стеклом.

Простые парники с двускатной крышей имеют стандартные габариты – высота 2,5 м, длина 6 м, ширина 3 м. Особенности устройства зимнего парника вызывают особый интерес.

Выбор материалов

Создавать теплицу, которая будет стоять не один сезон, необходимо из качественных материалов. Для работы нужно подготовить:

• Профилированный брус. Элементы должны иметь сечение 50х50 мм.
• Стальной уголок с оцинкованным покрытием.
• Саморезы – для соединения деталей конструкции.

Если говорить о поликарбонате, в строительных магазинах можно найти листы разных размеров, исходя из площади своей теплицы. Обычно панели имеют длину 2, 6 или 12 м. Их ширина равняется 2,1 м.

Толщина поликарбоната – отдельная тема. Ее минимальное значение – 6 мм. Обычно такие листы укладываются при устройстве летних конструкций. Зимние теплицы оборудуются панелями толщиной 15 мм. Листы с такой толщиной способны выдерживать вес выпавшего снега и при этом отлично сгибаются.

Этапы сооружения теплицы

Каждому владельцу загородной территории стоит учитывать, что капитальные теплицы имеют внушительный вес. В связи с этим разрабатывается план работ:

• Устройство основания. Поскольку теплицы – довольно тяжелые конструкции, лучше выбрать фундамент ленточного типа. Основание устраивается сечением 40х40 см. Сооружать фундамент необходимо по всему периметру теплицы.
• Сверху на основание необходимо уложить обвязку из брусьев. На него впоследствии устанавливается каркас постройки.


Такие этапы сооружения необходимо учитывать при создании теплицы своими руками.

Двускатные и арочные крыши

Какой вариант кровли лучше выбирать для крыши теплицы? Ответить однозначно на этот вопрос не подучится. Это зависит от определенных параметров участка. Двухскатные кровли теплиц представляют собой сооружения, которые выполняются с двумя скатами, расположенными под разным углом. Их соединение осуществляется в коньке. Наклон скатов обычно равняется 30 градусам. Он выбирается в зависимости от освещения и климатических условий. При сооружении скатов следует учитывать, что зимой снег должен свободно скатываться с крыши.

Такие кровли имеют стандартную ширину – от 3 до 3,5 м. В случае с отапливаемыми теплицами этот показатель зависит от выбранного способа обогрева. Крыша-матрешка является одной из конструкций, которые убираются зимой. В некоторых случаях после завершения сезона убирается только центральная часть теплицы. Крыша обладает формой арки. Покрывают ее поликарбонатом.

Арочные крыши достаточно популярны. Их можно использовать для сооружений разного размера и высоты. Такие кровли являются стандартными для многих парников. Устройство арочных крыш отличается максимальной простотой. При их устройстве нет необходимости в устройстве сложной системы стропил. Обычно для этого используются профили из алюминия, покрываемые сверху поликарбонатными листами.

Крыши Митлайдера являются довольно интересными сооружениями, имеющими двускатную кровлю в форме арки. В центре части крыши скрепляются ступенчатым методом. Северный скат кровли выполняется более крутым. Система стропил такой крыши отличается от других. Здесь устанавливаются опорные балки, находящиеся на разном уровне.

На коньке фиксируются детали северного ската. Для южного высота каждого элемента выполняется на 45 см ниже. Благодаря этому можно устроить хорошую систему вентиляции с монтажом форточек. Устройство такой крыши обеспечивает исключение перегрева теплицы.

Преимущества создания теплицы на крыше

Многие владельцы загородных участков хотят более эффективно использовать свой участок. Теплицы тоже попадают под эту цель. Такие постройки могут иметь довольно большую площадь. Поэтому многие огородники решают устраивать их на крышах различных построек – гаражей и сараев.

Установка теплиц на крыше дома может выполняться по таким технологиям:

• Применение горшков. Такой способ входит в число самых простых. При его выборе можно существенно сократить площадь размещения теплицы. Конструкция в этом случае получается многоярусной. Используется подобная технология для растений декоративного назначения. С ее помощью может выращиваться перец, зелень и томаты. К недостаткам этого способа можно отнести тот факт, что при разделении почвы горшками нарушается ее структура.
• Нанесение плодородной почвы. Благодаря такому решению создаются условия, очень схожие с природными. Однако такой слой грунта должен иметь высоту не меньше 20 см. при этом важно провести работы по тепло- и гидроизоляции, а также рассчитать нагрузку, создать дренажный слой.

• Гидропоника. Такой метод тоже не отличается сложностью. В этом случае уход за растениями требуется минимальный. Однако есть и некоторые минусы: используется довольно много минеральных удобрений, поэтому экологичность технологии сводится на нет.

При выборе таких технологий можно устроить теплицу на крыше максимально просто.

Вентиляция и полив

При создании теплицы на крыше дома очень важно уделять внимание поливу растений. Немаловажно и правильно устроить систему вентиляции. Такие конструкции необходимо оборудовать системами капельного полива. Благодаря этой технологии растения получают достаточно влаги, а почва не размывается. Вода расходуется при этом в минимальном количестве. Это очень важно, ведь при создании проекта теплицы с двускатной крышей нужно учесть, как исключить попадание воды через перекрытие.

Обеспечивается это при создании особенного кровельного пирога. Почву не следует увлажнять. Опытные огородники устанавливают в теплицах датчики давления и влажности. Без них осуществить оптимальный полив теплицы невозможно.

Система вентиляции выполняется естественного или принудительного типа. На выбор влияет форма и размеры теплицы. Учитываются и условия микроклимата в теплице. Часто для парников, которые устраиваются на крыше, используют специальные автоматические форточки. Они открываются согласно заданному алгоритму.

Отопление теплицы

Каждая капитальная теплица требует утепления. Для решения такой задачи понадобится узнать несколько тонкостей обустройства парников. Не следует допускать перегрева помещений, которые находятся внутри здания. Обогрев теплицы может осуществляться несколькими способами:

• Использование коллекторов и теплых грядок.
• Установка дровяных печек. Такие конструкции хороши для загородных и дачных домов, поскольку способы обогревать не только теплицу, но и жилые помещения.
• Размещение теплицы возле шихт лифтов. Это место является более теплым, чем другие конструкции дома.
• Использование рекуперации.
• Монтаж электрических и инфракрасных обогревателей.

Используя эти советы, можно легко создать систему обогрева теплицы.

Варианты освещения

Для каждой теплицы можно обеспечить необходимый уровень освещения. Условия продления светового дня могут отличаться. Они зависят от типа растений, которые выращиваются. Для парников, которые монтируются на крыше дома, следует выбирать светодиодные источники света. Управляются такие источники определенными программами.

Преимущества подобных систем при установке в теплицы с двускатной крышей:

• Спектр подобного освещения достаточен для большинства культурных растений.
• Такие лампы могут служить до 11 лет при непрерывной эксплуатации.
• Установка светодиодных ламп позволяет управлять процессами жизнедеятельности растений.
• Потребление электричества снижено в 5-20 раз, в сравнении с обычными лампами накаливания.

• Безопасность светильников для человека.
• Корпус нагревается всего до 45 градусов.
• Подобные источники можно помещать на небольшом расстоянии от растений. При этом можно не опасаться, что листья засохнут.
• Не придется монтировать системы подвеса источников освещения.
• За счет небольшого расхождения пучка света достигается высокая эффективность.

Корпуса таких ламп выполняются из ударопрочных и термостойких материалов.

Где размещать теплицы

Крыша дома часто выбирается в качестве места для устройства теплиц. Однако это обычно невысокие сооружения, используемые дачниками в качестве временного жилья. Однако размещать такие теплицы можно везде.

При устройстве на загородном участке теплица может быть помещена на хозпостройках и гаражах, пристройках к дому. В городских условиях теплица обычно создается на крышах общественных зданий, к примеру, школ.

Установка теплицы на крыше дома позволяет сократить расходы на его отопление. Благодаря этому улучшается микроклимат в здании под парником. Кроме того, в парник гораздо проще подвести дополнительные коммуникации.

Выводы

Особенности создания теплиц с двускатной крышей необходимо учитывать перед устройством такой конструкции. Это требует правильного выбора материалов и учета некоторых тонкостей. К примеру, важно продумать параметры фундамента и рассчитать нагрузку на него. Следует учесть особенности освещения и отопления конструкции.

При выборе типа крыши нужно определиться с материалом и опорами, на которые она будет устанавливаться. Обычно в качестве столбов выбирают деревянные балки. Можно установить и усиленный каркас из металлического профиля. Поликарбонат – удобный материал в плане монтажа и эксплуатации. Поэтому его часто выбирают при устройстве теплиц с двускатной кровлей.
