Теплоизоляция для системы теплый пол

В настоящее время многие устанавливают у себя дома инженерные системы в виде теплых полов. Ими заменяют классический (радиаторный) способ отопления, а также применение в качестве источников тепла для обогрева помещений конвекторов, панелей нагревательных, тепловентиляторов и т.д.

Одной из разновидностей такой системы является теплый пол электрического типа. Монтируют его вместо основной системы отопления при строительстве частных особняков, выполнении ремонтных работ в уже существующих жилых помещениях. Электрические полы также могут служить дополнительным источником тепла во всем помещении или обогревать нужные пространства (кухню, ванные комнаты, детскую и т.д.).

Применение в квартирах и домах теплых электрических полов – в настоящее время не дань модной тенденции, а необходимость, которая вызывается такими факторами:

  • созданием комфортных условий;
  • заботой о здоровье;
  • экономией.

Структура электрического теплого пола

Сущность создания пола электрической конструкции состоит в прокладке специального кабеля, электрических нагревательных матов или секций под основным напольным покрытием. Огромный плюс такого обогрева заключается в том, что его можно осуществлять по желанию, а также программировать на включение и отключение в определенное время.

Теплый электрический пол представляет собой сложную конструкцию, от правильно подобранных материалов, комплектующих и устройств, а также установки всех компонентов на свое место зависит его работоспособность. Утепление – немаловажный компонент такой системы. Правильно подобранная под конкретные нужды она направит и сохранит тепло в помещении, поможет сэкономить потребление электрической энергии и деньги домочадцев.

Особенности теплого пола электрического типа

Общеизвестный факт из основ физики: теплый воздух в помещении стремится подняться к верху, в то же время внизу он остается холодным. Такие перепады негативно сказываются на самочувствии человека. Можно получить простудное заболевание, возникает чувство дискомфорта. Здоровым тело будет только тогда, когда ноги будут в тепле.

Монтаж электрического теплого пола способствует равномерному распределению тепла, правильному теплообмену и созданию необходимого микроклимата в помещении. Технология создания несложная, хорошо отработанная компаниями, специализирующими на услуге по монтажу теплых полов. Она применяется для любых типов помещений. Такой пол в эксплуатации безопасен и не требует ухода в процессе работы системы.

При создании электрического теплого пола необходимо придерживаться 5 обязательных условий:

  • он должен занимать не менее 70% площади помещения, в котором он устанавливается;
  • нужно использовать при обустройстве резистивный одно,- лучше двухжильный нагревательный кабель, обязательно экранированный, пленку инфракрасную или специальные электрические маты;
  • должен быть выбран качественный утеплитель и грамотно уложен;
  • стяжку необходимо выполнять обязательно песчано-цементную с соблюдением необходимой пропорции, она должна быть толщиной не более 50 мм;
  • в качестве финишного покрытия пола после монтажа электрической системы можно использовать плитку керамическую, камни натуральные и искусственные, ламинат, ковролин, паркет и другие материалы, которые будут соответствовать установленной электрической системе.

Системы электрического пола

В настоящее время существуют системы электрического теплого пола кабельные, стержневые, жидкостные и пленочные. Кабельные полы появились в 90-е годы. Специальный экранированный кабель прогревает поверхность пола до установленной температуры. Ее выставляют на термостате, который реагирует на сигналы температурного датчика или специальное внешнее устройство, фиксирующее температуру воздуха в помещении. Греющий кабель может монтироваться в специальные маты с определенным шагом, что ускоряет процесс монтажа теплых полов.

Теплый электрический пол стержневого типа – это угольные нагревательные элементы. Они соединены проводниками и представляют собой сетку. Каждый угольный элемент – отдельно функционирующее устройство. Это очень важно – при выходе одного из них из строя остальные будут работать.

Электрическая жидкостная система представляет собой полиэтиленовые трубы определенного диаметра, заполненные теплопроводящей жидкостью, внутри которых имеется греющий сердечник. Трубы на своих концах имеют присоединительную муфту с одной стороны и устройство демпферное с другой. Последнее компенсирует расширение незамерзающей жидкости. Подключается такая система к питающей сети с помощью специального регулятора.

Пленка полимерная представляет собой изделие с нанесенными на него нагревательными элементами, испускающее тепло в длинноволновом диапазоне. Толщина пленки – не более 3 мм, ширина – 0,5÷1 м; она имеет, в зависимости от технологии производства, различную теплоотдачу.

Пленка полимерная не используется для укладки под кафельную плитку.

Требования к теплоизоляции

Для чего нужна теплоизоляция (ее также называют утеплителем) при обустройстве теплых электрических полов? В процессе эксплуатации такого пола возникают теплопотери, которые связаны с нагревом кабеля/мата/пленки и пола. Избежать ухода тепла поможет укладка специального материала, который называется теплоизоляционным. Он будет основой, на которую монтируются составляющие теплого пола.

В торговой сети материалы с теплоизоляционными свойствами представлены в большом ассортименте, купить их не составляет труда. Изготавливаются они из разных составляющих в виде рулонов, панелей, пленки и мембран. Не все материалы подходят для создания электрического теплого пола. Требования к материалу теплоизоляции для электрических теплых полов следующие:

  • должен иметь низкий коэффициент теплопроводности;
  • иметь устойчивость к повышенным температурам;
  • легко укладываться и не деформироваться в процессе работы;
  • должен выравнивать небольшие неровности основания;
  • должен выдерживать большие нагрузки;
  • обладать звукоизоляционными свойствами;
  • выдерживать действие агрессивных сред;
  • иметь высокую степень прочности;
  • не поглощать влагу;
  • быть электробезопасным;
  • изготавливаться из экологически чистых материалов (не должен выделять токсические вещества в окружающее пространство);
  • иметь длительный срок эксплуатации.
Читайте также:  Схема укладки паркетной доски

Основные виды теплоизоляции

Теплоизолирующие материалы для обустройства электрического теплого пола изготавливаются из натурального и синтетического сырья. Из большого ассортимента можно выделить ниже представленные теплоизоляционные материалы.

Натуральная теплоизоляция выполняется по особой технологии из коры пробкового дуба поэтому получила название пробковой. Поставляется такой утеплитель в торговую сеть в виде рулонов длиной 10 м и шириной 1 м. Толщина колеблется от 1 до 10 мм. При монтаже нет необходимости ее приклеивать, она легко укладывается, обладает отличными звуко,- и теплоизоляционными свойствами, может иметь прорезиненное основание, что исключает выполнение дополнительной гидроизоляции.

Монтаж должен осуществляться с применением теплоотражающего материала, т.к. в конструкции отсутствует обязательная составляющая электрического пола, позволяющая отражать тепло к поверхности пола.

К современным теплоизоляционным материалам искусственного происхождения для электрического пола относят следующие изделия:

  • «Пенотерм». Изготавливается из полипропилена пористого, имеет ячеистую структуру, без разметки и с ней. Последняя облегчает процесс укладки. В качестве теплоотражающего слоя служит фольга, изготовленная из алюминия. В зависимости от качества монтажа может повысить тепловую эффективность до 70%. Поставляется утеплитель в торговую сеть шириной 1200 мм и длиной 10 и 30 м, различной толщины.

Утеплитель «Пенотерм»

  • «Пенофол». Изготавливается из вспененного полиэтилена. Имеет фольгированный слой толщиной 100 мк. Выпускается четырех типов, отличающихся поверхностями. У «Пенофола» типа А фольгированная поверхность находится с одной стороны, у типа В – с двух сторон, у типа С – одна сторона фольгирована, а другая – имеет клеевой слой, у типа АLР – тоже имеется фольгированная сторона, а на другой – расположена пленка из полиэтилена. Рулоны имеют толщину 3÷10 мм и длину 10÷30.

Материал для теплоизоляции «Пенофол»

  • «Фольгоизолон». Изготавливается из полиэтилена вспененного и имеет в своей конструкции пузырьки воздуха, а также фольгированный слой. Выпускается в двух модификациях:из сшитого (ППЭ) и несшитого (НПЭ) пенополиэтилена, отличающихся сроком эксплуатации. У изделий из сшитого полиэтилена он намного выше. Благодаря материалу с высокими техническими характеристиками, хорошо удерживает тепло. Поставляется с разметкой под теплый пол и без нее в листах, свернутых в рулоны, различной толщины и длины. Является идеальным теплоизолирующим материалом при обустройстве теплых полов на балконах, лоджиях и других холодных помещениях.

Материал «Фольгоизолон»

Фольгированный слой обязательно должен иметь ламинирование.

Дополнительным утеплителем может служить полиэтиленовая ламинированная пленка с разметкой под теплый пол. Используют изделия толщиной от 3 или 5 мм, шириной 1 м и длиной от 10 до 30 м.

Пленка утеплительная

Особенности монтажа

Правильно подобранный материал для теплоизоляции не только делает комфортным пребывание в помещении, но и снижает потребление электрической энергии. От него зависит технология выполнения электрического теплого пола.

Все работы по обустройству электрического теплого пола сводятся к проведению следующих операций:

  • подготовка основания;
  • монтаж теплоизоляции;
  • монтаж нагревательного кабеля/матов/пленки;
  • выполнение стяжки;
  • монтаж финишного покрытия пола.

На этапе подготовки основания необходимо демонтировать старую стяжку, максимально выровнять поверхность (перепады не должны превышать 10 мм) и очистить от грязи и пыли. При необходимости поверхность основания необходимо гидроизолировать.

Прежде чем приступить к укладке теплоизоляции для электрического теплого пола, необходимо определиться с ее толщиной. Опытным путем установлено, что над неотапливаемыми помещениями она должна составлять 50÷100 мм, а для межэтажных перекрытий – 20÷30 мм. Швы и стыки теплоизоляции необходимо проклеивать специальным скотчем (фольгированным), между стеной и стяжкой – лентой демпферной. При укладке нескольких тепловых контуров с разными температурами для их разделения применяется Т-образный профиль демпферный.

Теплоизоляционный материал укладывается не только на основание пола, он должен прокладываться по периметру стены на высоту до 20 мм.

Монтаж электрических нагревательных элементов должен выполняться с учетом особенностей прокладываемой системы (кабели одно,- или двухжильные, маты, УФ-пленки).

Стяжку пола лучше выполнять песчано-цементным раствором с добавлением специальных пластификаторов, которые предотвратят растрескивание. Толщина ее должна быть не менее 3 см. После высыхания приступают к укладке финишного покрытия пола. Им может быть плитка, паркет, линолеум или др. вид. Они укладываются с учетом рекомендаций производителя.

Видео

Теплоизоляционный» слой под теплый электрический пол – это не роскошь, а необходимость. Он поможет равномерно распределить тепло от нагревательных элементов, сохранить его и направить в необходимую сторону. Некачественно выполненный монтаж на любом этапе создания электрических теплых полов повлечет за собой негативные последствия. Это отразится на комфорте, повышенном потреблении электроэнергии и как результат – лишней трате денег.

Благодаря стремительному развитию современных технологий для обустройства жилищ все чаще используются различные девайсы, позволяющие повысить уровень комфорта жильцов. Одним из таких приспособлений является теплый пол. А для его продуктивной эксплуатации и функционирования требуется ряд материалов, среди которых особое место занимает теплоизоляция.

Особенности

Задачей теплых полов, вне зависимости от типа и конфигурации, является обеспечение равномерного распределения теплого воздуха в помещении. Поскольку всем известно, что холодный воздух скапливается внизу, а нагретый поднимается вверх, разница в температурах для человека весьма ощутима. Система теплых электрических либо водяных полов минимизирует данные колебания температуры в жилище, создавая приемлемый и комфортный теплообмен.

Главной особенностью устройства можно считать теплоизоляционную подложку, которая, наряду со всей системой подогрева, отвечает за сохранения тепла. Среди предложенного ассортимента подобной продукции на современном рынке представлен ряд материалов, которые применяются для обустройства системы.

Читайте также:  Терморегулятор на отопительный котел

Чтобы не ошибиться с выбором сырья, следует исходить из задач, которые будет решать продукция в комплексе всего устройства теплых полов.

Среди основных функций утеплителя стоит выделить такие моменты:

  • Наличие теплоизоляции сокращает естественные потери тепла, уходящего через наиболее холодные участки квартиры или дома наружу или же в грунт. При отсутствии каких-либо материалов для утепления уровень выхода теплых масс из помещения через поверхность пола составляет 20%.
  • Благодаря укладке утеплителя тепловая энергия пропорционально циркулирует по всей площади нагрева, исключая лишний нагрев перекрытий и других составляющих конструкции здания, которые расположены под полом.
  • За счет теплоизоляции можно экономить денежные средства, затраченные на обогрев жилья.
  • Помимо основных функций, материал обеспечивает дополнительную шумоизоляцию, что актуально в многоэтажных жилых домах.
  • Свойства теплоизоляционной продукции дают возможность создавать защитный барьер, предотвращающий попадание влаги из подвальных помещений или грунта сквозь напольное покрытие в жилище.

Кроме того, выделяется три вида теплых полов, различающихся по принципу работы. Существует:

  • электрическая;
  • водная;
  • инфракрасная система.

От типа устройства будет напрямую зависеть разновидность сырья для теплоизоляции, которую лучше всего будет использовать в том или ином случае.

Немаловажной характеристикой материала будет выступать уровень устойчивости теплоизоляции к механическим нагрузкам, которые неизбежно воздействуют на напольное покрытие.

Теплоизоляционным материалам присущи следующие особенности:

  • хорошие показатели устойчивости к сжатию;
  • упругость сырья;
  • минимальная деформация при нагрузке на основание;
  • стойкость к агрессивным веществам;
  • низкая теплопроводность;
  • небольшой показатель влагопоглощения;
  • высокая плотность материала.

Материалы

Для обустройства системы теплых полов производители предлагают потребителям широкий выбор различных материалов, которые отличаются по стоимости, типу сырья (существуют натуральные и синтетические товары), а также по качественным характеристикам, присущим изделиям.

Можно выделить основные материалы для теплоизоляции:

Пробковая подложка

Сырье представляет собой природный и экологичный продукт, реализуемый в рулонах. Специфическая структура материала, выполненная в виде миниатюрных призм, обеспечивает изоляции высокий уровень прочности при сжатии. Пробка не имеет адгезии к цементу.

Специалисты рекомендуют отдавать предпочтение подобному сырью только в том случае, если укладка возможна, исходя из высоты потолков в помещении. Объясняется подобное ограничение тем фактом, что монтаж утеплителя из пробки сопряжен с поднятием пола, примерно на 4-5 см, поскольку щиты, необходимые для таких работ будут иметь толщину около 30 мм. Кроме того, укладка пробки требует дополнительного приобретения отражающего материала, чтобы использовать его в комплекте.

К положительным особенностям сырья стоит отнести безопасность эксплуатации изделий в жилых помещениях за счет натуральности изделий. К минусам пробкового утеплителя стоит отнести высокую стоимость сырья и низкий показатель гигроскопичности.

Полипропилен применяется в качестве изоляции для теплых полов. Материал используется в виде экструдированных плит, которые имеют закрытую ячеистую структуру. Этот тип сырья пользуется большей популярностью в сравнении с остальными товарами для изоляции пола. Обусловлен высокий спрос на полипропилен высокими качествами сырья, за счет которых покрытие хорошо поддается обработке, что облегчает монтаж продукции в помещениях со сложной конфигурацией пола. Помимо этого, изделия не гигроскопичны.

К положительным свойствам полипропилена относится его термоустойчивость, позволяющая эксплуатировать продукцию при температуре до 130С.

Пенополистирол

Самым подходящим изделием для теплоизоляции теплых полов водяного типа считается продукция с толщиной изделий от 50 до 100 мм. Выделяется материал хорошими показателями прочности, невысокой стоимостью и минимальным весом. Кроме того, пенополистирол достаточно твердый и характеризуется устойчивостью к значительным температурным колебаниям, сопровождающимся перепадами от отрицательных показателей термометра к положительным значениям.

Объясняется такая стойкость сырья особенностями его строения, в нем присутствует воздушное напыление ячеек. Изделия из пенополистирола сохраняют свой внешний вид и свойства при контакте с агрессивными средами, включая соляные растворы и щелочь, помимо этого, они не впитывают жидкость и просты в монтаже.

Существуют разновидности материала для утепления, которые имеют в своем составе полипропиленовую пленку.

К вышеперечисленным характеристикам сырья можно добавить звукоизоляционные свойства, устойчивость к гниению и биоустойчивость. Срок службы изделий из пенополистирола исчисляется десятками лет.

Однако стоит обратить внимание, что существуют некоторые разновидности продукции, которые в ходе эксплуатации и нагрева будут выделять токсичные вещества.

Металлизированная лавсановая пленка

Подобная продукция обеспечивает качественную защиту от негативного воздействия щелочи на напольное покрытие и цементную стяжку. Алюминиевая продукция без дополнительного слоя поливинилхлоридной пленки, устойчивой к термическому воздействию, не используется. Положительной особенностью изделий является высокий уровень отражающих свойств.

К недостаткам фольгированной теплоизоляции можно отнести невысокий уровень изолирующих качеств. Поэтому при укладке продукции над подвалом, стандартных изделий с минимальной толщиной будет недостаточно. Решить такую задачу можно при помощи твердых изоляционных матов в несколько слоев. В ходе монтажа следует придерживаться технологии укладки листов таким образом, чтобы швы материалов, расположенных ниже, были закрыты швами продукции, уложенной на них. Такой способ сократит потери тепла.

Минеральная вата

Продается материал в виде твердой плиты либо наоборот – гибкого мата. При монтаже ваты непосредственно в стяжку, она сжимается под нагрузкой, в результате чего снижаются теплоизоляционные качества сырья. Опытные мастера рекомендуют сочетать минеральную вату с конструкциями настильного типа, которые состоят из деревянных лаг.

К преимуществам минеральной ваты стоит отнести:

  • негорючесть сырья и устойчивость к высоким температурам;
  • хороший уровень звукоизоляции поверхности;
  • неплохие теплоизоляционные характеристики;
  • устойчивость к химическим составам.

К недостаткам изделий относится присутствие в составе ваты пенофола, представляющего опасность для человека, а также плохая устойчивость к влаге. Но качественная гидроизоляция пола поможет использовать продукцию для теплоизоляции теплых полов.

Читайте также:  Смартфон нет звука в динамике

Вспененный полиэтилен

Очень часто выбор в пользу теплоизоляции для теплых полов приходится именно на этот материал. Продукция представляет собой изделия толщиной от 3 до 10 мм, которые реализуются в рулонах. В продаже есть разновидности полиэтилена, которые дополнительно включают в себя фольгированный слой, расположенный с одной либо же с двух сторон.

Такая структура дает возможность создавать отражающий слой для инфракрасных лучей. Кроме того, наличие фольги обеспечивает дополнительную толщину утеплителю, увеличивая его свойства.

Среди недостатков выделяется неспособность отражения ИК в твердом теле, а именно в таком виде на полу укладывается цементная стяжка.

По своим эксплуатационным характеристикам сырье не уступает пенополистиролу. Однако вспененный полиэтилен способен впитывать влагу, что отрицательно сказывается на его изоляционных качествах. Кроме того, некоторые химические элементы, входящие в состав бетона, могут разрушать фольгированный слой теплоизоляционной продукции. Чтобы исключить возможность разрушения утеплителя в ходе эксплуатации пола, большая часть производителей стали выпускать листы, где фольга дополнительно покрыта полимерной пленкой.

Производители

На строительном рынке, продукция, используемая для обустройства теплоизоляции теплых полов, представлена широким выбором видов, а также различными торговыми марками.

Среди проверенных компаний, реализующих свои товары на отечественном и зарубежном рынке, выделяются следующие фирмы:

  • Качественный полистирол выпускается торговой маркой Knauf.
  • Минеральная вата представлена на рынке брендом URSA.
  • Также потребителю предлагается теплоизоляция для пола Thermo.
  • Кроме того, следует отметить техническую пробку Amorim и лавсановую пленку от компании Daewoo enertec.

Советы по выбору

Чтобы сделать выбор материала, который оправдает затраченные на него денежные средства, требуется обращать внимание не только на характеристики сырья и его параметры, но и на эксплуатационный срок материала.

Многие виды продукции, имеющие высокие показатели и свойства, к сожалению, обладают маленьким сроком службы. Вследствие этого замену теплоизоляционного материала на новый, нужно будет проводить гораздо раньше, чем понадобится профилактика каких-либо элементов системы теплых полов. Особенно это актуально для пола, где покрытие выполнено при помощи плитки, например в ванной, в результате чего нужно будет выполнять демонтаж изделий. Поэтому минимальный срок изделий для теплоизоляции пола должен составлять 10-15 лет.

Что касается свойств материала, на которые стоит обратить внимание в первую очередь, необходимо выделить следующие:

  • коэффициент теплопроводности;
  • уровень стойкости к механическим нагрузкам;
  • стойкость к динамическим воздействиям;
  • паропроницаемость;
  • гигроскопичность;
  • плотность материала.

Для помещений с высокими потолками, высота которых превышает 250 см, можно остановить свой выбор на прочных утеплителях с жесткой полимерной основой. Для деревянных полов лучше всего приобретать экологически безопасный и негорючий материал. Хорошим вариантов теплоизоляции в данном случае может оказаться минеральная вата. Для полов, где система подогрева обустроена при помощи кабеля, главным свойством утеплителя является наличие теплоотражающего слоя, вне зависимости от того, в каком виде будет выполнен материал.

Как уложить?

Исходя из основания, для работы используется различное сырье для теплоизоляции, а также может существенно отличаться способ его укладки, некоторые виды утеплителя имеют специальные фиксаторы – бобышки, с помощью которых проще уложить трубы.

Все работы по монтажу следует выполнять, начиная с подготовительных мероприятий, которые касаются поверхности пола:

  • ремонт трещин большого размера;
  • выравнивание основания;
  • укладка гидроизоляционного слоя;
  • укладка демпферной полистирольной ленты по периметру помещения.

Технология укладки плит с фаской сводится к креплению изделий друг к другу по принципу конструктора. Подгон продукции под требуемые габариты проводится простым разрезанием изделий ножом на плиты соответствующего размера. Для окончательной фиксации плит стыки между ними дополнительно проклеиваются при помощи строительного скотча.

Чтобы положить теплый пол, работа должна осуществляться по следующей схеме:

  • На подготовленную поверхность проводится укладка плит с использованием имеющихся креплений – скоб, дюбелей, клеевых составов.
  • На изделия настилают фольгированную пленку и армирующую сетку, после чего проводится укладка труб.
  • В случае работ с неровным полом предварительно обустраивается каркас из дерева.

Работы с деревянным основанием и минеральной ватой выполняются по черновому полу, между ним и чистовым полом оставляется воздушная подушка, обеспечивающая выход конденсата.

  • Укладка рулонной теплоизоляции проводится при фиксации изделий к поверхности клеем и двухсторонним строительным скотчем. Для увеличения изоляционных свойств, фольгированный слой должен слегка заступать на стены. Для удобства монтажа, рулонная продукция имеет на поверхности специальную маркировку, которая помогает обозначить расстояние между контурами системы. В ходе работы особое внимание стоит уделить швам между изделиями, их дополнительно герметизируют скотчем.
  • Пробка укладывается на предварительно обустроенную пленочную гидро- и пароизоляцию. Маты скрепляются при помощи специальных крепежных элементов замкового типа. В ходе работы с пробковым материалом следует избегать применения крепежных деталей, выполненных из металла. Они могут деформировать не только теплоизоляционное сырье, но и гидроизоляционный материал, расположенный внизу.

Все о теплоизоляции для теплого пола, смотрите в видео ниже.

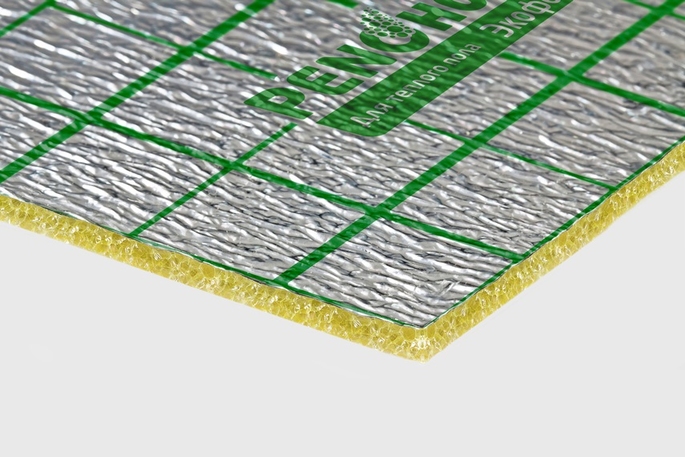

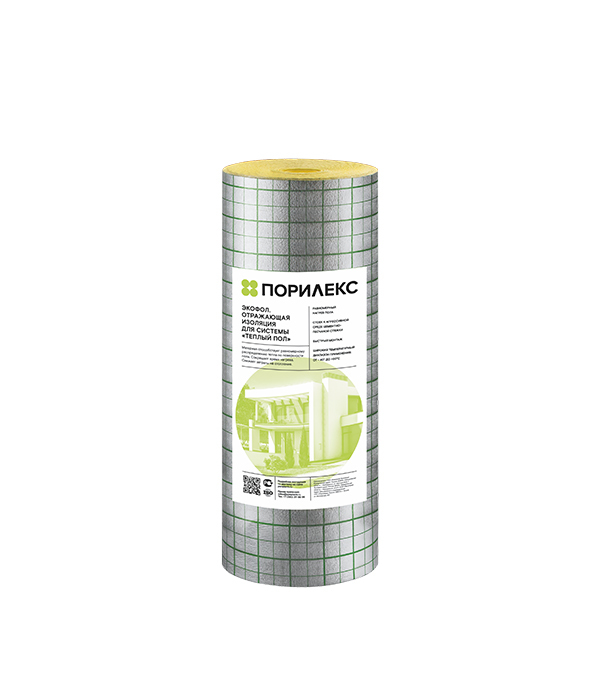

Экономичная теплоизоляция для системы «теплый пол».
Предназначена для изоляции любых систем «тёплый пол». Способствует повышению их эффективности за счет сокращения энергозатрат и более равномерного распределения тепла по поверхности пола.

Состав: вспененный полиэтилен, ламинированный лавсановой металлизированной пленкой с разметкой.

Расшифровка маркировки: НПЭ ЛП тип А – несшитый полиэтилен ламинированный металлизированной лавсановой пленкой.

Размеры: толщина 5 мм, ширина 1,2м, длина рулона 25 п.м.,(30 м²).

Количество на поддоне: 9 рулонов.

>
