Теплый пол из труб сшитого полиэтилена

Система теплый пол позволяет ощутимо повысить уровень комфорта в доме. Выделяемое системой тепло распространяется в комфортной для хозяев зоне, не стимулирует движение воздуха с пылью. При наличии определенных навыков и знаний сделать пол с трубопроводом из полиэтилена можно самостоятельно.

Мы расскажем, как применять самый недорогой материал в обустройстве напольного обогрева. В представленной нами статье подробно разобрано, как грамотно уложить сшитый полиэтилен для теплого пола, с каким шагом и по какой схеме расположить. Наши советы помогут соорудить идеально действующую систему.

Сшитый полиэтилен: особенности и преимущества

Сшитый полиэтилен – вариант обычного этилена, усиленный путем химического, физического или комплексного воздействия. Благодаря этой процедуре кроме характерных продольных связей в структуре полимера появляются поперечные соединения.

В итоге производственных манипуляций полиэтиленовые изделия получают стабильность размеров, приобретают повышенную прочность к деформированию, воздействию высокой температуры. Процесс обработки с введением в состав полимера органических соединений называется «сшивкой».

В зависимости от технологии выполняют его либо перед, либо после экструдирования. Длинные трубы в бобинах из сшитого полиэтилена используются для обустройства систем отопления из-за своей высокой герметичности – риск возникновения протечек сводится к нулю.

Технические характеристики линейных изделий из сшитого полиэтилена:

  • внешний диаметр 10-200 мм;
  • толщина стенки 2-5 мм;
  • средний удельный вес 110 г/пог.м;
  • плотность 940 кг/м 3 ;
  • размягчение при температуре более +100º С, плавление +200ºС, горение +400ºС;
  • среднее рабочее давление 6 МПа;
  • средняя теплопроводность – 0,4 Вт/мК.

Учитывая, что максимальная температура теплоносителя составляет +90º С, а давление не превышает 4 бар, можно сделать вывод, что трубы такого типа отлично подходят для монтажа водяного теплого пола.

В сравнении со стальными гофрированными или медными трубами, также нередко используемыми для теплого пола, эти изделия имеют следующие преимущества:

  1. Устойчивость к коррозионным процессам. Материал не подвержен коррозии, воздействию агрессивных сред, не деформируется при повышенной кислотности, щелочности, а также при контакте с органическими веществами.
  2. Отличные прочностные характеристики. Устойчивость к статическим и динамическим нагрузкам, стойкость к разрыву, сгибанию, растягиванию и пр. Трубы без повреждений переносят воздействие низких и высоких значений температуры.
  3. Стабильная пропускная способность. На стенках трубопровода не откладывается осадок, сокращающий внутренний диаметр труб.
  4. Эластичность. Гибкие трубы не разрываются при сгибании под любым радиусом.
  5. Экологическая безопасность. При нагревании изделия не выделяют токсины.

При правильном монтаже и соблюдении рекомендованного терморежима полиэтиленовый теплый пол прослужит не менее 50 лет. Полностью затраты на создание системы окупаются за 1-2 года.

Монтаж теплого пола по шагам

Технология устройства заключается в поэтапном создании слоев, укладываемых в строгой последовательности. Общая толщина системы составит 10-20 см в зависимости от характеристик стяжки, используемого утеплителя и армирования.

Стандартный процесс устройства водяного пола из полиэтиленовых труб включает ряд этапов:

Подготовительные работы перед сооружением

Следует иметь в виду, что средняя нагрузка, создаваемая “пирогом теплого пола” на основание из бетона, составляет 300-350 кг/м 2 . Поэтому перекрытия должны быть рассчитаны на такой вес.

При устройстве подогреваемого пола с использованием труб, изготовленных из сшитого полиэтилена, требуется выполнить следующие этапы работ:

  1. Выбор труб. Расчет протяженности контура. Составление схемы укладки.
  2. Подготовка основания. Укладка гидроизоляции и утепления.
  3. Монтаж контуров труб. Гидравлические испытания.
  4. Заливка стяжки и финишная укладка выбранного напольного покрытия.
  5. Ввод системы в эксплуатацию.

При покупке коллекторов лучше отдать предпочтение устройствам с балансировочными клапанами и расходомерными приборами, которые в будущем упростят настройку системы, а в случае возникновения неисправности помогут быстро определить проблемный контур.

Для сооружения водяного пола с подогревом потребуется следующее:

  • водонагревательный котел для подогрева теплоносителя;
  • расширительный бак;
  • циркуляционная помпа для принудительного движения теплоносителя;
  • сантехническая фурнитура: фитинги, шаровые клапаны;
  • бобина труб из сшитого полиэтилена;
  • крепежные элементы для плит утеплителя и ПЭ-труб;
  • распределительный коллекторный узел;
  • демпферная лента;
  • утеплитель и армирующая сетка;
  • раствор для стяжки или смесь «сухая стяжка».

Все материалы следует подготовить заранее, чтобы в процессе обустройства теплого пола не отвлекаться на хождение по магазинам и на докупку недостающих комплектующих.

Выбор и создание схемы укладки труб

Для жилых помещений используются три схемы укладки: «змейка», «ракушка» или «улитка» и «сдвоенная спираль». Спиральная «улитка» – самый простой вариант, обеспечивающий однородное распределение тепловой энергии. По указанной схеме чаще всего сооружают водяные теплые полы, т.к. все углы в ней по 90º.

Укладка по схеме «змейка» несколько сложнее, потому что связан с поворотами по 180º. Но он отлично подходит для устройства системы из сшитого полиэтилена, потому что трубы из этого материала свободно гнутся, в петлях практически не снижается пропускная способность.

Выбор схемы укладки полностью зависит от характеристик помещения. Если речь идет об обустройстве крупногабаритных площадей, укладка производится по схеме «сдвоенная спираль». Она же употребляется, если запланировано выделение зон по интенсивности отопления, например в холле, перед входной группой или перед объемной террасой.

Для простой спиральной и змеевидной схем оптимальной протяженностью контура будет 60-80 м. Для помещений, где длина намного больше ширины допустима протяженность контура 100-120 м, но при условии, что используются трубы большего диаметра.

Расстояние между трубами (шаг) составляет 10-35 см. Чем шире шаг, тем меньше тепла будет поступать от пола.

В пиковых точках, где наблюдаются самые максимальные потери тепла, ширина шага должна быть минимальной, например, возле входной двери она должна составлять 10-15 см, увеличиваясь при приближении к центру комнаты. Расстояние труб от стен по периметру – 30-45 см.

Подробно схемы и варианты укладки трубопровода теплого водяного пола описаны в статье, с которой мы рекомендуем ознакомиться.

Выбор и расчет количества труб

При выборе труб из сшитого ПЭ предстоит решить, какого диаметра изделия лучше приобрести. Как показывает практика, оптимальным вариантом для устройства теплого пола в собственном доме или квартире, расположенной в первом этаже, будет труба 16 мм.

Для помещений, длина которых в несколько раз превосходит ширину можно использовать трубы 20 или 25 мм. Толщина стенки подойдет стандартная – 2 мм.

Для расчета необходимого количества полиэтиленовых труб можно применить формулу:

D=S / M × k

  • D – расчетная длина трубы;
  • S – площадь обогреваемого пола;
  • М – выбранный по схеме средний шаг;
  • k – коэффициент запаса (для помещений до 30 м2 составляет 1,1, больше 30 м 2 – 1,4).

Следует помнить, что максимальная длина трубы из сшитого полиэтилена зависит от диаметра – чем больше диаметр, тем длиннее может быть труба-теплоноситель. Для изделий диаметром 16 мм – до 90 м, 20 мм – 120 м, 25 мм – 150 м.

Читайте также:  Температура горения дров в печи в бане

О том, как выполнить полный расчет водяного теплого пола, включая определение теплопотерь и мощности циркуляционного оборудования, вы узнаете из рекомендованной нами статьи.

Для сборки водяного греющего пола лучше купить продукцию от производителей с репутацией и торговым именем, заслуживающим уважения:

Все производители в дополнение к трубам выпускают арматуру и фитинги, для достижения максимально высокого качества сборки рекомендовано покупать все комплектующие одной марки.

Подготовка основания под трубы

Когда расчеты нужного количества труб завершены, можно переходить к подготовке основания для контура водяного теплого пола.

Этот этап включает следующие рабочие процессы:

  • удаление старого напольного покрытия и старой стяжки;
  • укладка изоляционного слоя;
  • монтаж утеплителя;
  • укладка армирующей сетки;
  • наклейка демпферной ленты.

Сначала необходимо выровнять основание так, чтобы перепады составляли не более 5 градусов (проверяем строительным уровнем). Для выравнивания можно использовать песчаную смесь с последующей утрамбовкой или самонивелирующиеся составы. Выровненное основание убирается от пыли и мусора.

Затем предстоит укладка гидроизоляционного слоя. Самый простой вид – полиэтиленовая пленка.

При наличии финансовых возможностей лучше использовать качественную российскую или европейскую гидроизоляцию в виде полимерной мембраны. Она не только надежно защищает пол от влаги, но и позволяет системе теплый пол «дышать».

За гидроизоляцией наступает черед теплоизоляционной подложки, в качестве которой можно использовать экструдированный пенополистирол. Это наиболее дешевый и эффективный способ снижения теплопотерь.

Из новых утеплителей самым экологичным считается пробковый теплоизолятор, но его стоимость в десятки раз выше, чем у самого дорого пенополистерола. Плиты утеплителя толщиной 5 см крепятся к деревянным направляющим рейкам при помощи дюбель-гвоздей. Между собой плиты скрепляются клеем и специальными скобами.

Что касается армирующей сетки, то при использовании пенополистирольных плит в ее укладке необходимости нет – трубопровод укладываются прямо на утеплитель. Использование сетки оправдано в том случае, если поверх утеплителя стелют еще один слой гидроизоляции.

Если нет желания переплачивать за утеплитель, то нужно иметь в виду, что в продаже имеются специальные утеплительные блоки для монтажа теплого пола, в которых предусмотрены каналы для труб. Такие блоки существенно удорожают создание теплого пола, но использовать их очень удобно.

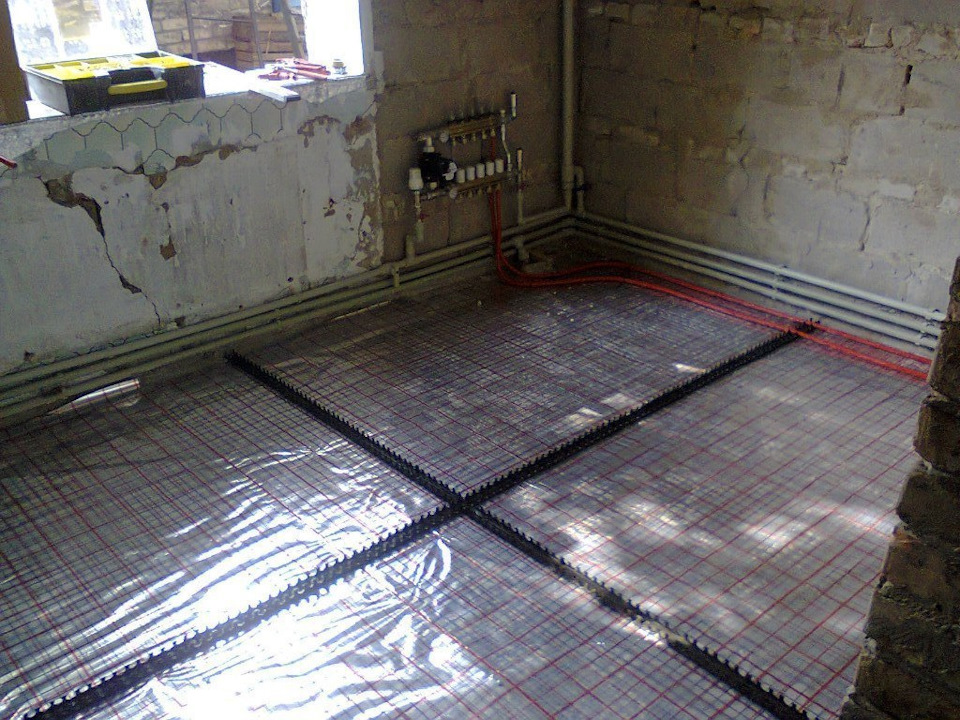

После слоя сетки пора наклеивать компенсирующую демпферную ленту. Это делается просто – по периметру помещения наклеивается пенолексная лента, которая компенсирует расширение будущей бетонной стяжки. Вместо демпферной ленты можно использовать ровные куски пенополистерола.

После подготовки основания монтируется отопительный котел и коллекторный распределительный узел. Котел подключается к системе водоснабжения и питания (газ или электричество).

Информацию о выборе теплоизоляционных матов, применяемых в устройстве водяных теплых полов, детально передает следующая статья, которую мы советуем прочесть перед планированием укладки.

Монтаж полиэтиленовых труб

Укладка теплого пола осуществляется контурами по выбранной заранее схеме. Контур – замкнутое кольцо трубы, которое по возвращении к коллектору подключается к нему при помощи фитинга.

Для небольших помещений устраивают 1-3 контура. Для упрощения монтажа рекомендуется на плиты пенополистерола нанести примерную разметку. При наличии разметки вам будет проще укладывать полиэтиленовые трубы и проверять размер шага.

Перед стартом монтажа трубопровода теплого пола также необходимо решить, как будет производиться соединение труб и каким образом будут полиэтиленовые трубы крепиться к утеплителю.

Дело в том, что стыковочные соединения труб могут осуществляться:

  • сваркой;
  • обжимными фитингами;
  • прессовочными фитингами.

Последний вариант самый простой в исполнении и надежный. Для соединения труб необходимо установить подвижную муфту, а затем расширителем аккуратно увеличить внутренний диаметр трубы до требуемого размера.

Чтобы соединить полиэтиленовый змеевик греющего пола с помощью пресс-фитингов, нужно запастись инструментом. Для разовой сборки его лучше взять в аренду, если планируется большой объем, желательно купить:

Перед сооружением системы новичку в сантехнической сфере надо потренироваться:

До упора закрепить штуцер и поверх трубы на него надвинуть гильзу. Прессовочное соединение выдерживает продолжительное воздействие высоких температур и давления до 10 МПа.

Что касается способа крепления полиэтиленовых труб к утеплителю, то это актуально, если используется обычный пенополистирол.

Существует несколько вариантов крепления:

  • стягивающие хомуты из полиэтилена;
  • проволока из стали;
  • фиксаторы, закрепляющиеся степлером;
  • фиксирующие траки.

Самый простой и экономичный способ крепления – хомутами. Расход составляет 2 шт на 1-1,5 м.

Существует 10 правил монтажа сшитого полиэтилена для теплого пола:

  1. При укладке изгибов не допускаются резкие заломы материала.
  2. Монтажные работы проводятся при температуре не ниже +18 С.
  3. После занесения трубы с холода необходимо подождать пока она нагреется до комнатной температуры.
  4. Максимальный радиус разворота для труб диаметром 16 мм должен составлять 10-12 см.
  5. В процессе укладки не желательно изменять выбранную схему расположения теплоносителя.
  6. Обрезка лишней длины должна осуществляться непосредственно перед ее подключением к распределительному коллектору.
  7. Нельзя наступать, ставить тяжелые вещи, класть инструмент на трубы.
  8. Для передвижения по уложенным трубам (если это необходимо) рекомендуется использовать большие листы фанеры для снижения нагрузки на теплоноситель.
  9. Для повышения показателя теплосохранения выходящие из под пола трубы в месте подключения к узлу коллектора можно усилить теплоизоляцией.
  10. Трубы должны лежать ровно, без перекрута и лишнего натяжения.

После укладки контура труба возвращается к коллектору и подключается при помощи подобранного по размеру фитинга. После этого осуществляется испытание системы, цель которого – обнаружение дефектов перед тем, как система будет скрыта под стяжкой.

Для проведения испытаний понадобиться бытовой компрессор, который может давать давлением в 4-6 бар. Теплоноситель при помощи компрессора подается в трубы и оставляется на 6-12 часов. При отстреле крепящих хомутов их необходимо наложить повторно на 5 см ниже прежнего места крепления.

Правила устройства стяжки

Если гидравлические испытания закончились успешно, разгерметизация труб не произошла, и система полностью наполняется теплоносителем, то этап монтажа труб завершился. Теперь можно приступать к устройству стяжки и к финишной отделке.

Для устройства стяжки необходимо использовать покупной или самостоятельно приготовленный раствор на основе цемента марки М300. Минимальная высота стяжки, обеспечивающая защиту труб из полиэтилена, составляет на 3 см выше уложенной трубы. Такая толщина будет оптимальной для равномерного теплораспределения.

В большинстве случаев стяжка делается сплошная без температурных швов. Термошвы необходимы, когда:

  • помещение имеет площадь более 33 м 2 ;
  • длина комнаты более 10 м;
  • помещение имеет сложную конфигурацию.

Для создания швов используется демпферная лента. Термошвы обрабатываются герметиком.

Нужно ли делать армирование перед заливкой стяжки? Однозначного ответа на этот вопрос нет. Опыт показывает, что система отлично функционирует без армирования, но в то же время армирующий слой придает стяжке дополнительную прочность. Для армирования можно использовать выполненную из металла или пластика сетку 100х100 мм.

Также армирование будет полезным только в том случае, если армирующая сетка будет не просто лежать поверх системы труб, а «утопать» в растворе, при застывании находясь внутри стяжки.

Правильное устройство армирования усложняет укладку стяжки, поэтому, когда нет опыта или уверенности, что все удастся сделать верно, этот этап можно пропустить. После заливки стяжки систему можно запускать не ранее чем через 25-30 дней.

Ввод системы в эксплуатацию

После окончательного затвердевания залитой стяжки можно подавать в систему теплоноситель, температура которого должна быть не выше +26ºС.

Читайте также:  Сборка трехфазного распределительного щита своими руками

Алгоритм ввода в эксплуатацию системы теплый пол, выполненной из сшитого полиэтилена, следующий:

  • коллектор подключаем к подающему и обратному трубопроводу;
  • все контуры одновременно открываем при помощи кранов на коллекторах;
  • клапаны отводчиков воздуха устанавливаем в положении “открыто”;
  • запускаем циркуляционный насос;
  • выставляем температуру +25-26º С;
  • давление в системе поднимаем до рабочего 1 бар;
  • закрываем кранами все контуры кроме самого длинного;
  • записываем все положения расходомеров и балансиров;
  • открываем следующий по длине контур и при помощи крана выравниваем давлением по первому контуру.

Таким способом подключаем и балансируем все контуры теплого пола. Оценить работоспособность подогрева можно только после 2-3 месяцев эксплуатации.

С особенностями и правилами устройства напольного обогрева по деревянному основанию ознакомит статья, детально описывающая правила проектирования и сооружения системы.

Выводы и полезное видео по теме

Правила расчета отопительной напольной системы приведены в видео:

После укладки трубы важно провести ее испытание перед выполнением дальнейших монтажных работ. Об этом в видео:

Домашние умельцы часто допускают ошибки при сборке теплого пола. Основные проблемы монтажа полиэтиленовых труб освещены в видео ролике:

Правильно выбранный и установленный теплый пол без особых затрат сделает жилье теплым и комфортным. Технология устройства напольного контура отопления из ПЭ-труб проста и может использоваться не только профессиональными строителями, но и рядовыми обывателями. При соблюдении всех правил и рекомендаций система будет исправно служить вам длительное время.

А вам приходилось укладывать полиэтиленовые трубы при устройстве теплого пола? Возможно, вам известны технологические нюансы, не отмеченные в статье? Пишите, пожалуйста, комментарии, задавайте вопросы, размещайте фото по теме в расположенном ниже блоке.

Греющая поверхность плитки или ламината в холодные зимние дни напоминает о тепле нагретых в летнюю пору жаркими солнечными лучами теплых камешков или морского песка пляжа. Сшитый полиэтилен для теплого пола заслуженно считается оптимальным материалом для труб отопления. Подогрев снизу создает комфортную температуру прогрева напольного покрытия до + 25 градусов. Теплый воздух, поднимаясь снизу, равномерно прогревает воздух в помещении и создает атмосферу тела и уюта.

Выбор труб для теплого пола

Нагрев системы водяного напольного отопления производится теплоносителем — антифризом, заполняющим скрытые в полу полиэтиленовые трубы. Долговечность теплого пола зависит от качества трубных коммуникаций. Для этого рекомендуется познакомиться с самыми популярными материалами для прокладки водяного отопления, узнать их положительные и отрицательные стороны.

В теплых полах для подачи подогретой воды применяют:

  • Медь. Не ржавеет, выдерживает перепады температур, при нормальных условиях эксплуатации срок службы теплого пола составляет до 50 лет. Самый главный недостаток – высокая цена и требование специального оборудования в виде пресс-фитингов для соединения.
  • Металлопластик. Популярность трубной прокладки из металлопластика в основном обусловлена соотношением «цена – качество»: схожий с медью срок службы, низкая цена, возможность самостоятельного монтажа, сохранение заданной конфигурации, высокий показатель звукоизоляции, небольшой вес, экологичность и безопасность. Такой набор характеристик способствовали популярности металлопластика как материала для устройства теплого пола. Недостаток заключается в ненадежности фитинговых соединений и если есть хоть малейший зазор между внешним и внутренним диаметром соединяемых изделий, то появляется риск появления течи трубопровода. А если учесть, что труба «замуровывается» бетонной стяжкой, то для устранения протечки придется вскрывать весь пол.
  • Полипропилен. Положительные стороны: низкая цена материала, срок службы составляет 25 лет, монолитность трубной разводки за счет соединения пайкой, экологичность. Минусы – сложность в сборке, возникающая вследствие большого изгиба полипропилена в 8 – 10 раз превышающего радиус. Еще один недостаток – ограничение по температуре теплоносителя до 95 градусов.
  • Сшитый полиэтилен. Теплый пол из сшитого полиэтилена соответствует всем основным требованиям системы напольного водяного отопления. К ним относятся: устойчивость теплоносителя до 120 градусов Цельсия, малый (до 5%) радиус изгиба, стойкость к механическим воздействиям, высокие эксплуатационных показатели при перепадах температур, сохранение своей первоначальной формы, экологическая безопасность. Единственный недостаток сшитого полиэтилена для теплого пола: для сохранения заданной формы трубы необходимо устанавливать много крепежных элементов
Таблица ориентировочных цен на трубы для монтажа подогреваемого пола
Вид материала Диаметр трубы, мм Средняя цена за метр, рублей
Полипропилен 20 От 40
25 От 55
Металлопластик 16 От 60
20 От 95
Медь 16 От 160
18 От 270
20 От 300
Сшитый полиэтилен 16 От 75
20 От 85

В представленной таблице наглядно видно различие стоимости труб для устройства теплого пола. Самое лучшее соотношение цены и совокупности лучших технических характеристик принадлежит лидеру трубной продукции – трубе из сшитого полиэтилена.

Монтаж теплого пола своими руками

Технология и поэтапные планы работ изложены в руководствах, предоставляемых производителями материалов. Следуя инструкции, смонтировать теплый пол из сшитого полиэтилена своими руками может даже новичок. Пред тем как взяться за инструменты, необходимо изучить устройство системы и последовательность этапов работ.

Подготовка

Подготовительный этап создания теплого пола состоит их нескольких этапов:

  • Подобрать диаметр труб из сшитого полиэтилена.
  • Рассчитать необходимую длину водяного отопительного контура.
  • Составить схему укладки трубных конструкций.
  • Подготовка основания – подложки.
  • Укладка теплоотражающего экрана и гидроизоляционной пленки.
  • Сборка трубопровода.
  • Гидравлическая проверка установленной системы отопления.
  • Устройство цементно — песчаной стяжки.
  • Создание финишного напольного покрытия.
  • Ввод в эксплуатацию.

Перед началом работ нужно учитывать, что вес конструктивного «пирога» подогреваемых полов составляет в среднем от 300 до 350 кг/м2 и увеличивает нагрузку на перекрытие.

Схемы укладки труб

Укладку труб для теплого пола из сшитого полиэтилена проводят по следующим схемам:

  1. Одинарный серпантин («змейка»).
  2. Двойной серпантин.
  3. Спиральный противоток («улитка»).

Последний вариант лучше остальных подходит для трубных конструкций из сшитого полиэтилена, так как материал свободно гнется и обеспечивает равномерное распределение тепла. При этом углы изгиба составляют 90 градусов, что намного упрощает монтаж трубы из сшитого полиэтилена.

Укладка теплого пола в крупногабаритных помещениях производится по схеме «двойной змейки». А для выделения зоны с различной интенсивностью подогрева трубы из сшитого полиэтилена укладывают по «одинарной змейке».

Расчет количества материалов

Для монтажа используется сшитый полиэтилен диаметром от 12 до 32 мм с толщиной стенок 2 мм. Это ограничение связано с конструктивной особенностью цементной стяжки и тем, что при использовании труб из сшитого полиэтилена большего диаметра может повыситься уровень чистого пола.

Обычно водяной теплый пол выполняют из трубных конструкций размером поперечного сечения 16 мм. Такой диаметр не затрудняет устройство бетонной стяжки и сохраняет высокий показатель теплоотдачи.

Чтобы определить количество материала для устройства теплых полов из сшитого полиэтилена, используем расчетную формулу:

  • Буква «D» обозначает расчетную длину.
  • Буква «S» — площадь нагреваемого участка.
  • «М» — расстояние между рядами труб, уложенными по выбранной схеме.
  • «k» — эмпирический коэффициент, учитывающий площадь помещения. При S>20 м2 значение k будет равно 1,1.Помещение площадью более 30 м2 – коэффициент k=1.4.

Существует прямая зависимость между длиной и диаметром: чем больше размер поперечного сечения, тем больше будет длина теплого контура. Например, трубная конструкция с диаметром 16 мм может иметь максимальную длину – 90 метров, для диаметра 20 мм максимальная длина составляет 120 метров, при 25 мм – максимальная длина – 150 метров.

Подготовка подложки

Перед началом монтажа необходимо выполнить подготовительные работы:

  1. С поверхности основания удалить дефектный слой.
  2. Если основание покрыто большими трещинами или имеются неровности с перепадом высот, то в начале выполняют ремонт и выравнивание черновой стяжкой.
  3. На готовую поверхность укладывается фольгированный утеплитель отражающей «блестящей» стороной вниз.
  4. Поверх отражающего материала укладывается гидроизоляция и арматурная сетка из проволоки ВР диаметром от 3 до 5 мм.
Читайте также:  Техник автоматизация технологических процессов и производств

Монтаж труб PEX

Самостоятельный монтаж теплого пола из сшитого полиэтилена имеет несколько тонкостей:

  1. Труба монтируется в виде замкнутых колец – контуров по заранее выбранной схеме укладки. Количество контуров зависит от площади пола. В небольших помещениях обычно укладывают от одного до трех контурных колец.
  2. Существует несколько вариантов стыковочных трубных соединений: установка обжимных или прессовочных фитингов.
  3. Самый простой и надежный способ монтажа своими руками – стыковка пресс-фитингами, способными обеспечивать надежную работу системы при увеличенном давлении до 10 мПа.
  4. Закрепить трубы PEX для теплого пола можно несколькими способами: стягивающими полиэтиленовыми хомутами, стальной проволокой, металлическими скобами. Самый простой способ крепления – хомут из полиэтилена, рекомендуемый расход составляет 2 шт. на 1 погонный метр.

  • Создание контурного кольца проводить без резких заломов поверхности материала.
  • Температура в помещении должна быть не ниже +18 С.
  • Предельно допустимый разворотный радиус труб сечением 16 мм составляет от 10 до 12 см.
  • При необходимости обрезки, рекомендуется выполнять ее непосредственно при подключении трубопровода к коллектору распределения теплоносителя.
  • Допускается передвигаться по уложенному полу по мостикам из фанеры.
  • Место выхода трубы к распределительному коллектору усилить дополнительной теплоизоляцией.
  • Укладывать трубную разводку следует ровно и без перекручивания.

Подключение воды и опрессовка

Как только бетонная стяжка затвердеет, начинают подачу теплоносителя в уложенный теплый пол:

  1. Подающий и обратный трубопроводы подсоединяются к коллектору.
  2. Открываются регулирующие краны водяных контуров.
  3. Воздушные клапаны устанавливаются в положение «открыто».
  4. Запускается циркуляционный насос.
  5. Для гидравлического испытания для выяснения возможных дефектов соединения к системе подключается бытовой компрессор и подается давление от 4 до 6 бар.
  6. Ориентировочный срок испытания заполненного водой теплоносителя под давлением составляет от 6 до 12 часов.
  7. Устанавливается температура теплоносителя в пределах +25 С.
  8. В системе создается рабочее давление 1 бар.
  9. Трубный контур перекрывается кранами и выравнивается давление в первом контуре.
  10. Производится дальнейшее подключение и балансировка следующих контуров.

Если за это время не обнаружено никаких дефектов соединения сшитого полиэтилена, и показатель давления остался прежним, можно заливать водяной контур цементной стяжкой или заполнить систему смесью для «сухих» полов.

Стяжка поверх сшитого полиэтилена

На последнем этапе сборки напольной водяной системы проводят заливку сшитого полиэтилена цементной стяжкой, изготовленной из цементно-песчаного раствора на цементе М 300.Для защиты труб теплоносителя минимальная толщина уложенного цементного слоя поверх труб составляет 30 мм. Этого расстояния вполне хватает для равномерного распределения тепла от циркуляции теплоносителя.

Бетонная стяжка

Бетонный раствор следует укладывать в соответствии с техническими требованиями к толщине стяжки:

  1. Минимальный слой бетонного раствора составляет от 30 до 50 мм. Такой толщины вполне достаточно для максимального прогрева.
  2. Максимальная толщина стяжки не должна превышать 70 мм. Конструкция теплого пола такой толщины позволит основанию быстро нагреваться и эффективно остывать.
  3. Слишком большой слой отрицательно влияет на несущую способность перекрытия и мешает равномерному прогреву.

При заливке бетонной стяжкой помещений площадью более 30 м3 необходимо устраивать разделительные деформационные швы. Такое защитное мероприятие исключает образование усадочных деформаций в виде трещин.

Сухие полы

Устройство сухого пола поверх уложенных труб напольного отопления по сравнению с заливкой бетонной стяжкой намного легче и менее трудоемко. В этом случае исключаются мокрые процессы по замесу бетонной смеси и ее укладке. Доступным и недорогим видом сухих полов считается керамзитовый песок, обладающий небольшим удельным весом. В случае обнаружения протечки теплоносителя, керамзитовую крошку легко разобрать и после просушки уложить обратно.

Полную оценку эффективности работы теплого пола из сшитого полиэтилена можно получить через несколько месяцев эксплуатации.

Теплый пол дарит ощущение тепла и комфорта. Такое абсолютное утверждение можно услышать от всех «счастливчиков», у которых в домах иди квартирах установлено напольное водяное отопление. А создать это маленькое чудо можно и своими руками. Достаточно только правильно подобрать материалы и инструменты. И точно следовать инструкции по укладке.

Отопление частного дома, коттеджа или площадей общественного пользования решается с помощью современного способа – монтажа теплого пола. Это решит вопрос создания комфортных условий пребывания в помещениях различного назначения, а также позволит сэкономить на монтажных работах. Облегчается и эксплуатация такого пола. Его гораздо быстрее смонтировать, чем установить радиаторное отопление.
Комплектующие и материалы, необходимые для обустройства теплого пола

Чтобы создать водяной теплый пол необходимы ниже перечисленные комплектующие и материалы:
котел водонагревательный;
бак расширительный;
насос нагнетающий;
клапаны шаровые;
трубы из пропилена или полиэтилена сшитого (16 — 20 мм);
коллектор;
обжимной фитинг;
профиль крепежный;
крепежные материалы (дюбеля, шурупы);
лента демпферная;
сетка армирующая.

Трубы должны выдерживать высокое давление и высокую температуру (до 950). Чаще всего применяются полиэтиленовые трубы. Они характеризуются тем, что при нахождении в них горячей воды, имеют низкую степень расширения.

Коллектор снабжен всеми необходимыми элементами и приборами, с помощью которых можно регулировать и настраивать на необходимый режим работу теплого пола.
Основные этапы монтажа теплого пола

Работы, которые необходимо проделать, сводятся к следующим:
рассчитать необходимую длину труб для каждого помещения и шаг установки;
выбрать тип котла;
обустроить основание под укладку труб;
осуществить монтаж труб;
залить стяжку.

Все эти этапы работы для специалистов не представляют особых усилий и трудностей. Самому же необходимо вникнуть в каждый пункт, чтобы не наделать ошибок и не испортить стройматериалы.

Обустройство теплого пола начинается с удаления старой стяжки и выравнивания основания. Допускаются перепады до 5 мм. Полученная поверхность с помощью пылесоса очищается от пыли.

Cледующий этап — укладка слоя гидроизоляции. Затем по всему периметру помещения тщательно закрепляется демпферная лента, назначение которой компенсировать то расширение, которое может возникнуть при нагревании теплого пола. Затем необходимо утеплить поверхность по всей площади. И тут понадобится специальный материал — вспененный полиэтилен. В очень холодных помещениях может понадобиться заполнение всей площади пола слоем керамзита с последующим покрытием его листами пенополистирола. Толщина этих листов должна быть не менее 10 см. Можно воспользоваться специальными утеплительными листами, у которых для труб уже предусмотрены каналы. Это значительно облегчит работу при монтаже теплого пола. На имеющийся утеплитель ложем армирующую сетку. Трубу изгибаем вручную и укладываем спиралью с определенным шагом (не более 10 см). Концы труб обязательно подводятся к коллектору. Для фиксации с коллектором используем обжимной фитинг.

Далее система теплого пола заливается водой и проверяется в рабочем режиме на возможные дефекты. Только после всех перечисленных работ она может быть залита бетонным раствором. Заливку обязательно осуществляют при работающей системе. После заливки теплого пола бетонным раствором, дают ему выстояться не менее месяца. По истечению этого срока переходят к следующим работам – укладке необходимого напольного покрытия.

Понравилась статья? Поделиться с друзьями:
ТурбоЗайм
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.

Adblock detector
