Термопот перестал качать воду

Термопот — это современный бытовой прибор для нагрева налитой в него воды и поддержания ее в горячем состоянии. Устройство незаменимо там, где нужно постепенно расходовать горячую воду в течение продолжительного времени. Но при частом использовании не исключены и поломки (например, системы управления, помпы, насоса и т.д). В этой статье рассмотрим ремонт насоса термопота своими руками.

Общее устройство термопота

Емкость его обычно 3-5 литров. Для кофе-брейков на крупных конференциях используют термопоты емкостью в 6, 8 и 10 литров. Устроен термопот не намного сложнее чайника. Внутри корпуса из пластика размещены основные узлы устройства:

  • Колба. Делается из нержавейки или специального упрочненного стекла. В нижней части колбы находится нагревательный элемент. Он имеет форму спирали либо встроен в дно сосуда. Сверху колба закрывается герметичной крышкой;
  • Спереди размещен узел наливания горячей воды. Он состоит из трубки, опускающейся до дна колбы, фильтров и носика, под который подставляют чашки;
  • Электрическая помпа. Это мини-компрессор, выкачивающий воду через носик;
  • Ручная помпа. Многие модели оборудуются ручной помпой в дополнение к электрической или же в качестве основного насоса;
  • Блок питания. Этот узел обеспечивает питание электронагревателя, а также преобразует переменное сетевое напряжение в 220 в низковольтное постоянного тока, для питания помпы и системы управления;
  • Система управления и индикации. Электронный блок управляет работой термопота: позволяет задавать и поддерживать требуемую температуру воды, разблокировать включение помпы, управляет ее работой. Блок показывает на дисплее текущий режим работы устройства и температуру воды.

Достоинства и недостатки

Наличие носика дает возможность не наклонять прибор, чтобы налить воду. Это исключает риск опрокидывания и разлива горячей воды, могущей привести к тяжелым ожогам. Термопот обеспечивает намного более высокий уровень безопасности, чем чайник или термос. Это делает его незаменимым для использования детьми, больными и пожилыми людьми. Кроме того, большинство моделей снабжено системой блокировки включения подачи воды при случайном нажатии.

Рисунок 1 Термопот. Общий вид

Воду можно вскипятить заблаговременно и установить режим поддержания заданной температуры. При этом расход электроэнергии минимальный. Обычно поддерживается несколько режимов подогрева — на час, три, шесть и девять часов. Так можно заранее подготовиться к кофе-брейку во время совещания или конференции, а в домашних условиях вскипятить воду на весь день во время действия дешевого тарифа.

Есть у прибора и недостатки. Кипячение воды происходит заметно дольше, чем в обычном чайнике. Если в колбе кончилась вода — опять предстоит длительно ожидание новой порции горячей воды. Для конференций на этот случай обычно предусматривают несколько термопотов либо доливают в них уже горячую воду, вскипяченную в обычном чайнике.

Для чего нужен насос в термопоте?

Насос, или помпа, нужен для подачи воды через носик. После того, как крышку герметично закрыли и нагрели воду до необходимой температуры, необходимо нажать кнопку разблокировки. Светодиодный индикатор блокировки гаснет, и можно нажимать клавишу включения. Помпа начинает перекачивать воду, которая вытекает из носика. Как только пользователь отпускает клавишу, помпа выключается, и подача воды прекращается. Через несколько секунд срабатывает блокировка, снова запирающая цепь включения электродвигателя. Система управления продвинутых моделей включает в себя датчик уровня воды. Если вода в колбе заканчивается — насос отключается.

Многие модели снабжены резервным ручным насосом на случай отключения электроэнергии. Он представляет собой гофрированный резервуар, размещенный под верхней крышкой прибора.

Его устройство и принцип действия

Электрическая помпа представляет собой электродвигатель и крепящийся на его рабочем валу собственно насос — камеру с крыльчаткой, входным и выходным патрубками. При включении двигателя крыльчатка начинает вращаться и перегонять воду из входного патрубка, уходящего в колбу, в выходной патрубок, идущий к носику. В некоторых моделях перед насосом стоит фильтр, задерживающий механические включения, такие, например, как попавшие в колбу чаинки. Его состояние также необходимо проверить, промыть или заменить при необходимости.

Ручная помпа — это гофрированный цилиндр из пластика. В перечне запчастей она числится как «воздушная помпа». Этот насос работает только при закрытой крышке термопота, когда колба представляет собой герметичный объем. При нажатии на большую кнопку на крышке цилиндр сжимается и нагнетает воздух в верхнюю часть колбы. Избыточное давление вытесняет порцию воды через патрубки в носик. При отпускании кнопки ручной подачи упругость цилиндра и давление в колбе возвращают ручную помпу в исходное положение. Насос готов к следующему циклу.

Причины поломок электрического насоса

Важно! Прежде, чем начинать поиски неисправности, нужно позаботиться о своей безопасности. ВО время разборки устройства его следует отключить от сети, а горячую воду слить.

Распространенные причины неисправностей следующие:

  • Неисправность системы управления.
  • Не работает насос термопота.
  • Загрязнена камера крыльчатки.

Если термопот перестал подавать воду – проблема необязательно в насосе. Прежде чем разбирать узел, нужно убедиться в том, что на контакты электродвигателя подает достаточное напряжение. Это можно сделать тестером (мультиметром). Есть другой вариант. На контакты двигателя подают постоянное напряжение 12 вольт от другого источника, например, автомобильного аккумулятора. Если двигатель начинает вращаться — проблема в системе управления, и дальше диагностировать нужно ее.

Если в устройстве нет функции дежурного подогрева, следует проверить состояние диодов выпрямителя блока питания.

Если такая функция есть — нужно проверить сопротивление спирали дежурного подогрева, и она могла выйти из строя (перегореть). Двигатель запитан через нее.

Если сам двигатель исправен, то можно провести небольшой ремонт насоса термопота своими руками.

Причины неработающей ручной помпы могут быть следующие:

  • Нарушение целостности гофрированного пластикового цилиндра.
  • Износ силиконовой прокладки верхней крышки.

Эти неисправности выявляются внешним осмотром и не требуют диагностических приборов и разборки устройства. Но для замены неисправных деталей придется разбирать в первом случае крышку термопота, а во втором — корпус термопота.

Читайте также:  Сорт абрикоса триумф северный отзывы

Как отремонтировать насос термопота своими руками?

Если проверены остальные системы и установлено, что не работает насос термопота, то предстоит большая разборка прибора — помпа прячется глубоко в его недрах. После того, ка все детали днища будут демонтированы, можно будет увидеть помпу. Когда термопот не качает волу, насос поддается ремонту своими руками

Рисунок 2 Помпа после снятия днища. Видны патрубки и контакты(справа)

Последовательность действий по разборке узла такова:

  • Отсоединить входной и выходной патрубки. Если они заполнены накипью, помпа плохо качает воду. Их следует прочистить, промыть и продуть.
  • Отвинтить винты, скрепляющие корпус электромотора с камерой насоса.

Рисунок 3 Начало разборки помпы

  • Аккуратно разъединить камеру насоса с крыльчаткой и корпус электродвигателя. При этом нужно бережно относиться к силиконовой прокладке. Если она изношена или повреждена, ее нужно заменить на исправную.
  • В камере может оказаться накипь, мешающая вращению крыльчатки. Ее нужно аккуратно удалить пластмассовым или деревянным шпателем. Использование острых металлических предметов не рекомендуется, поскольку можно повредить корпус камеры.

Рисунок 4 Накипь в камере

  • После демонтажа крыльчатки становится виден утопленный в корпусе камеры магнит, который также подвержен отложения накипи. Его нужно очистить, соблюдая осторожность. Можно делать это отверткой, но безопаснее использовать пластмассовый или деревянный шпатель.

Рисунок 5 Накипь мешает вращаться крыльчатке

Рисунок 6 Очистка магнита от загрязнений

  • После очистки деталей насоса от накипи следует аккуратно собрать его в порядке, обратном разборке. Особое внимание нужно уделить равномерной затяжке винтов крепления электродвигателя к корпусу насоса и ровной закладке прокладки.

После сборки нужно провести пробное включение. Если по-прежнему не работает помпа, ее придется заменить. Двигатель изготавливается неразборным и ремонту не подлежит.

Что делать, если не работает ручная помпа? Она устроена намного проще. Собственно, она состоит из единственной детали — гофрированного цилиндра. Если он износился и прохудился, то перестает выполнять свои функции и нагнетать воздух в колбу.

Рисунок 7 Загрязненная ручная помпа

В этом случае его нужно заменить. Для замены придется снять крышку терпомота и разобрать ее. На некоторых моделях ручная помпа прижимается верхней крышкой, крепящейся на нескольких винтах. Эти винты придется отвинтить. На других моделях крышка, удерживающая цилиндр ручной помпы, крепится на защелках. Их надо отжимать тонкой отверткой, соблюдая осторожность. Если защелки сломаются, придется менять всю крышку, а она стоит от полутора до двух с половиной тысяч рублей.

Рисунок 8 Запасная часть для ручной помпы

Ручная помпа может не качать воду в еще одном случае — если прохудилась силиконовая прокладка крышки термопота. В этом случае воздух, нагнетаемый кнопкой, свободно выходит наружу, и вода не подается через носик. В этом случае надо будет заменить прокладку. Для этого потребуется разобрать корпус. В ряде моделей прокладку можно осторожно подцепить шпателем или тонкой отверткой. На других приходится снимать колбу.

Объективно утверждая, видя минимальный лимит цены прибора 1300 рублей (Эльдорадо), ремонт термопота своими руками считаешь делом неблагодарным. Ломаются изделия редко, новые снабжены гарантией (магазина, производителя). Желающим произвести ремонт термопота своими руками, промышляющим, зарабатывающим на жизнь починкой поставщики предоставят запасные части по отдельности на различные модификации прибора.

Защищающий термопот металлический корпус не должен греться водой. Исправное изделие снабжено помпой, управляемой механической кнопкой (тривиальный насос), либо электрической. Режимы термопота исправно функционируют при любой продолжительности работы. Перечисленные признаки характеризуют исправно работающий современный аналога самовара. Отклонения показывают поломку термопота. Даже заедающая кнопка.

Плата питания термопота Витек стоит свыше 800 рублей. Текстолит несет:

  • трансформатор;
  • диодный мост;
  • несколько резисторов, конденсаторов.

Типичная подложка гетинакса дополнена парой активных элементов, преимущественно транзисторных ключей. Новый термопот VT-1187 стоит 2000 рублей, платы управления и питания— 1500 рублей (разница 25%). Помпа ценой 30$ поколеблет волю бывалого ремонтника прочную, как скала – мероприятие экономически невыгодное. Осталось твердое желание осуществить ремонт термопота своими руками? Начнем осмотром шнура питания.

Сетевой провод

Корпус термопота крепится несколькими шурупами: вывинтим крепеж, предварительно выдернув штекер из розетки. Внутри обнаружится колодка, начинаем визуальным осмотром. Горелые детали внутри термопота точно указывают место поломки. Шнур аккуратно отделяется, прозванивается тестером (режим диода). Выявленная неисправность провода ремонт термопота не затянет.

Микросхемы

Типичный термопот вмещает две печатные платы:

Обе мастер осмотрит, выявляя наличие распухших конденсаторов, горелых резисторов, негодных предохранителей, разорванных дорожек. Неисправные радиоэлементы заменяются новыми, пайка, контакты восстанавливаются лужением.

Первое исследование касается наличия предохранителей, целостности элементов. Если замена оканчивается неудачно, происходит выгорание нового элемента — причиной неполадке электронная начинка. Термопот поражен коротким замыканием (резкое неконтролируемое возрастание тока).

Номинал резисторов задается цветными полосами. Типичная проблема – обнаружить начало и конец маркировки.

Подсказка: имеются специальные сайты, содержащие таблицы всевозможных типов обозначений сопротивлений. Получите доступ на ресурс, заполняя строку поисковика незамысловатой фразой «маркировка резисторов онлайн». Направление полос определяется подмеченным фактом: фиксированный набор цветов встречаются с одного края.

Электролитические конденсаторы испорченные заметить проще — цилиндры разбухают. Новичков, ищущих способы починки термопота, интересует вопрос внешнего вида поломавшейся емкости. Ответ придет автоматически, лишь попадется неисправный конденсатор. Внешний вид цилиндра вызывает мысль: бочонок 100% разбухший. Особенно выпирает боковина (импортные прорезаны крестообразно).

Диодами тестировать сложнее, но горит полупроводник реже (кремний держит температуры ниже 150 градусов Цельсия). Выпаяйте элемент, прозвонить обеими сторонами. Стрелочная маркировка показывает направление течения положительных зарядов (прислоняйте положительный щуп тестера).

Разорванные дорожки платы необходимо зачистить шкуркой, сдирая по металлу лак. Блестящая поверхность лудится (паяльников), стыкуется, покрывается припоем. Служить будет десятилетиями. Мехатроники мастера ремонтируют, и работает…

Помпа

Насос термопота служит целям подачи воды через краник. Возможны ручной, электрический режимы. Конструкция, образованная несколькими простейшими обмотками, не представит загадок опытному электротехнику. Попарно контакты звонятся, в противном случае для упомянутого Vitek 1187 придется выложить 30$, разыскивая новую помпу. Нелишним будет снятый с термопота насос проверить на годность, задав нужные напряжения управляющим обмоткам. Требующиеся 12В снимите с батареек, автомобильного аккумулятора.

Искомое напряжение выдают компьютерные блоки питания.

Нагревательные элементы и термовыключатели

Плоские листы металла, снабженные клеммами, не рекомендуется пытаться заменить самодельными. Стоимость нагревательных элементов на прилавках начинается 45$.

Читайте также:  Сорта лука на зелень из семян

Защита против перегрева осуществляется термовыключателями биметаллического типа. Характеристики термопота определяются контролирующей деталью. Обычно термовыключателей несколько, один контролирует параметры воды, второй — защита против включения пустого бака. В последнем случае нагревательный элемент приобретает температуру выше 100 ºС, размыкает цепь питания.

Поверхности бака, фланца термовыключателя соприкасаются. Для улучшения контакта применяется специальная паста, похожая на покрывающую площадку кулера процессора персонального компьютера.

Принцип действия чуткого элемента максимально прост. Отметив факт достижения контролируемой средой определенной температуры, контакты термовыключателя размыкаются. Происходит уменьшение значения параметра (15 – 30 ºС) — проводимость восстанавливается. Тип комплектующих сложно найти, единожды прочитав описание термопота, корпус детали маркируется соответствующим образом. Последнее позволит подходящую запчасть подобрать.

Чаще производитель не довольствуется приведенной схемой защиты, дополняя аппаратуру термопредохранителями: небольшие цилиндрические детали, плотно прижатые к стенке бака планками (скобами), приклеенные. Зафиксировав достижение критической температуры металлической емкостью термопота, предохранитель перегорает, дальнейшая работа невозможна без замены. Следовательно, необходимо внимательно осмотреть изделие на предмет наличия подобных повреждений.

Исправность биметаллического контакта (комнатная температура) проверяется прозвонкой. Перед процедурой выпаяйте деталь. Нормальные условия оставляют контакты короткозамкнутыми.

Типичные неполадки

Большинство термопотов эксплуатирует избитую электрическую схему, позволяя вычленить для агрегатов типовые признаки неисправности:

  1. Прибор не включается, отсутствуют признаки жизни. Проверяется исправность шнура питания, предохранителей, термовыключателей.
  2. Вода не кипятится при наливании, кнопка повторного кипячения исправна. Сломался термовыключатель донной части.
  3. Обратная ситуация: не работает кнопка повторного кипячения. Виноваты элементы электронной начинки. Необходимо проследить цепь, начиная источником питания, заканчивая схемной землей.
  4. Отсутствует основной обогрев, порядок с вспомогательным. Сгорел нагревательный элемент, либо электрическая цепь, подпитывающая цепь, разорвана.
  5. Барахлит подача воды. Два варианта:
  • Перегорел дополнительный нагревательный элемент, ситуация диагностируется по отсутствию дежурного подогрева.
  • Неисправен мотор помпы.

Какими бывают термопоты

В довершение хотим читателя ознакомить с разновидностями термопотов. Обсудим модели, которые упорно прячет поисковая система, игнорируя явную привлекательность товара. Издержки SEO-продвижения несправедливо распределяют выдачу.

Керамические термопоты видом (и материалом) мало отличается от заварного чайника из обожженной глины. VC-3230 объемом 1,2 литра, традиционные три температурных режима, удобная подставку, вмещающая панель управления. Зачем производитель использует услуги гончаров, изготавливая корпус термопота? Экологичность. Популярное сегодня слово. Человечеству неизвестны более безвредные материалы, нежели используемые тысячелетиями черепки обожженной глины.

Термопоты предназначены для небольших посиделок. Вскипает вода считаные секунды. Минуты достаточно, получите 1 литр кипятка. Вариант идеален домохозяйкам, присевшим позабыть домашние хлопоты.

Ищущим элитный термопот, поможет японский производитель Zojirushi: представляет шикарные модели с тефлоновым покрытием нагревателей, микропроцессорным управлением. Чайник порадует хозяина нужной температурой воды, утром заблаговременно нагреет литр, управляемый командой таймера. Электроникой достигается удобство термопота, немало экономится энергия.

Термопот Дельта является представителем бюджетных вариантов. За 39$ будет рад греть воду, служить переносным термосом. Модель предоставляет глобальные свойства рассматриваемого класса бытовых приборов, включая дехлорирование воды, три температурных режимами, съемную крышку.

В среднем ценовом сегменте типичным представителем назовем термопот Хоттер. Перекрывая нишу 80$, модели отлично подойдут офисам, квартирам.

Беря инструмент

Внутреннее устройство бытовых термопотов различно. Но простейшие модели удивляют сходством, простотой. Ремонт термопота Скарлет может быть выполнен по стандартной схеме, тогда как микропроцессорная техника Zojirushi не потерпит вмешательства.

Необходимо трезво оценивать собственные силы, не пытаться отпаять 150-ваттным паяльником микрочип, требующий наличия термофена. Необходимо освоить главные приемы работы с электронными компонентами, боящимися статического электричества, высоких температур.

Выполнения работ потребует наличия пинцета, тестера, отвертки-индикатора напряжения, паяльника. Минимальный перечень любезно подскажут на любом форуме радиоэлектроники. Там же испросите совета по исправлению выявленного дефекта.

Как невозможно объять необъятное, нельзя перечислить одним обзором рекомендации на все случаи того, как провести ремонт термопота своими руками.

моторчик целы подавал 12 вольт работает, из-за чего не работает кто может подсказать

Смотрите также

Комментарии 64

У родителей тоже не качал. на мотор напруга приходила. Разобрал саму помпу. Она вся забилась накипью. Почистил заработало. Там кинематика не напрямую от мотора идет а через магнит. Интересное решение.

Вот где идет нагреватель, там идет две тены, одна идет на кипячение, вторая идет на поддержание температуры, на них подходит 4 провода, вот каждая пара проводов должна иметь сопротивление, и если нет, то разбери тену и там видно будет порыв, сойдени его и все будет)

"тена" — первый раз такое слышу!

ТЭН — сокращение от "трубчатый электро-нагреватель". Он, мой…

Мы тут не на уроке русского языка. Так что давай по теме

Молодой человек, мы с вами на ты не переходили. Имейте уважение.

А неграмотным быть стыдно.

А что ето я не понял?

типа электрический чайник-термос…

Проблема с теной, она последовательно стоит мотору

У меня уже второй такой.
В первом перестал работать моторчик из-за того, что перегорела одна из двух нагревательных обмоток. Там моторчик к ней был последовательно подключен.
Я, конечно обмотку перегоревшую срастил и все заработало, но не надолго. Она начала перегорать все чаще и чаще… Надо либо обмотку из тонкой нихромовой проволоки новую мотать, либо термопот менять. Я новый купил, а старый в кладовку убрал на запчасти…

у меня кнопка отгорала ) ставил от старого видака )))

во. насос. короче так. покупал толи с сентябре толи в октябре прошлого 2014 года термопод, как его любят называть, изза этоого элемента, ну а я его просто термос, на крайний случай самовар зову. так вот через месяц после покупки перестал качать насос. посоветовавшись с бывалыми покупателями эльдорадо, решил не сдавать его в ремонт, т.к. ручной налив( помповый) работал, но тоже через силу, как будто вакуум не создавал. тут где т о с месяц назад супруга решила наливая чай налить его кнопкой автоналива. и знаете он на удивление заработал, и сейчас работает, но с очень слабым давлением. так вот объясните мне что с ним за фигня такая?

возьму на заметку.
тоже подобная фигня произошла с термопотом VITEK, но там была предистория -я его помыл и с дуру пошел включать в резетку понимая что так делать нельзя.итог сами понимаете какой.
понимаю что экстрасенсов тут нет но может тоже заодно уж диагноз поставите где копать.

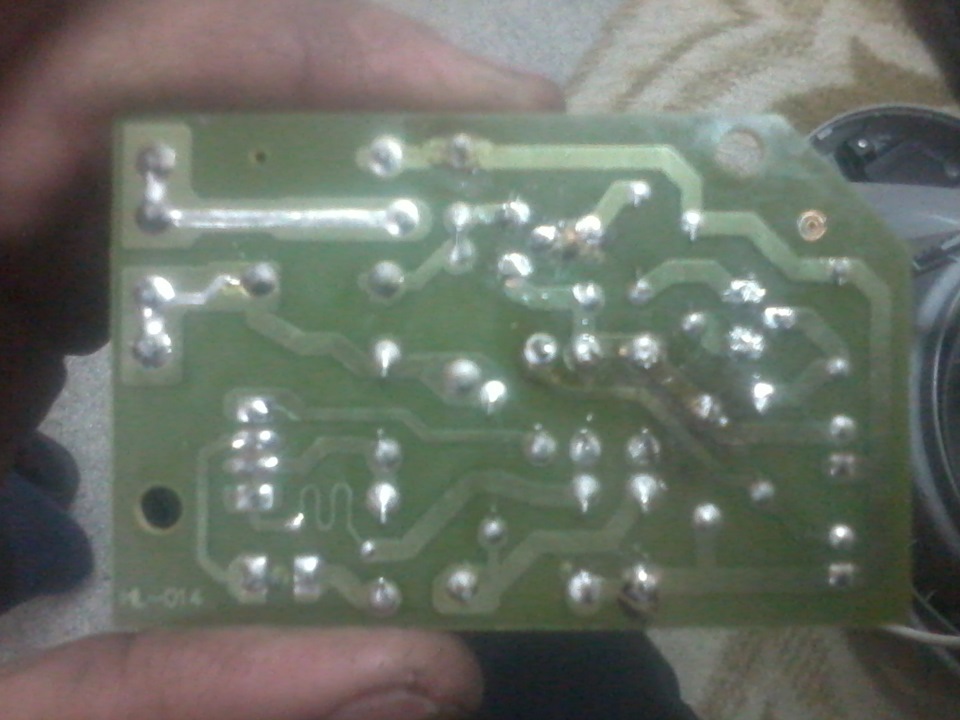

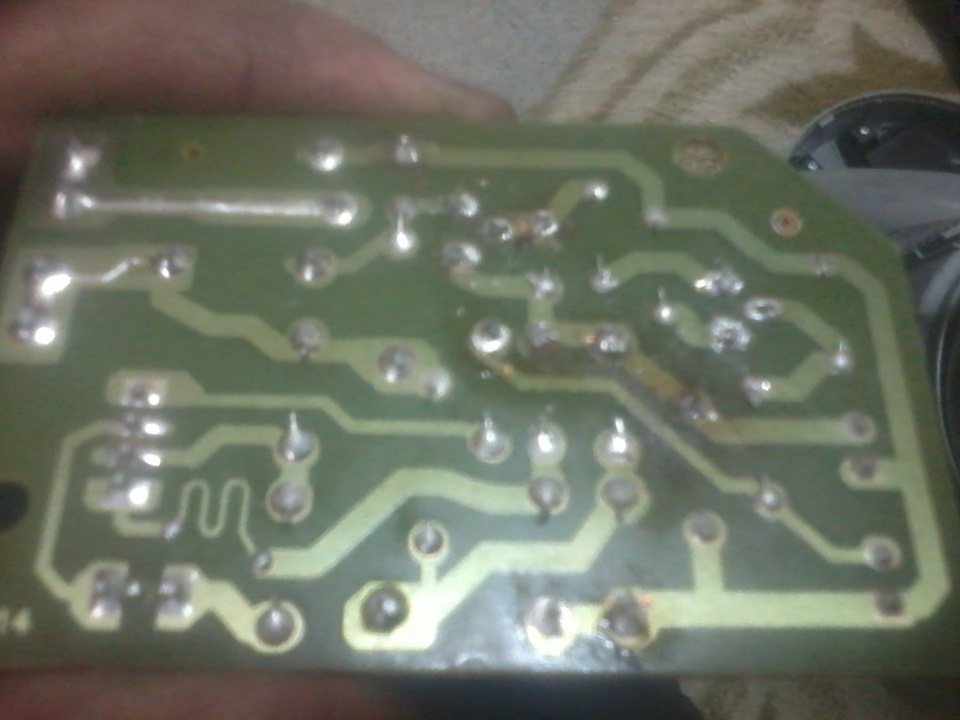

наверное надо будет тоже тему создать и вставить фото платы чтоб понятнее было?

Читайте также:  Супер узкая стиральная машина

тут уже кто-то писал, что все по порядку проверяй тестером.
для начала (если не греет) прозвони тены…

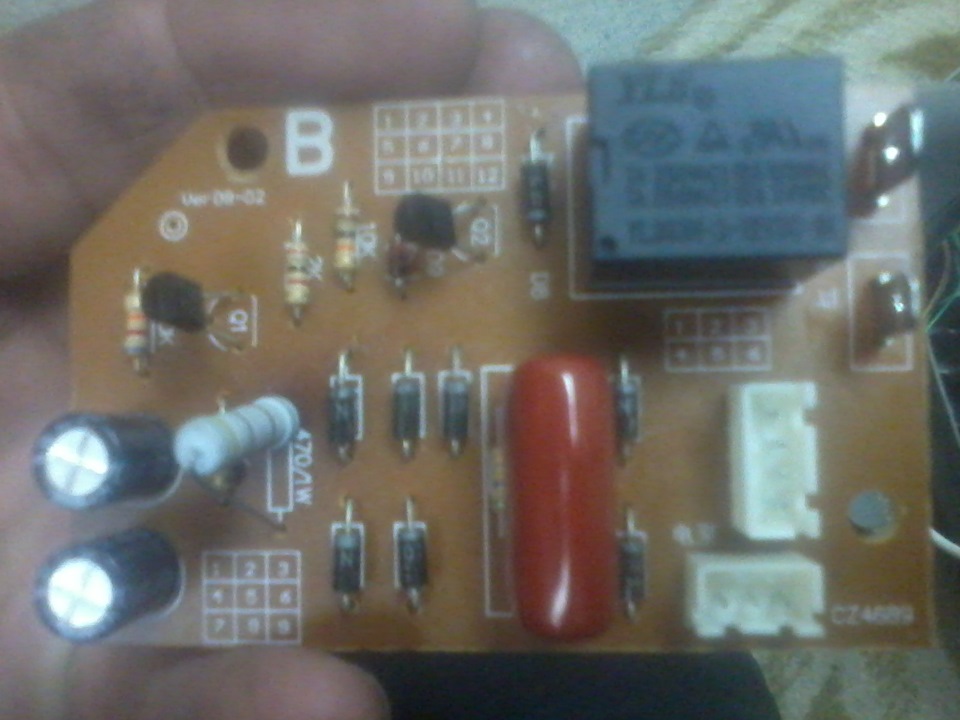

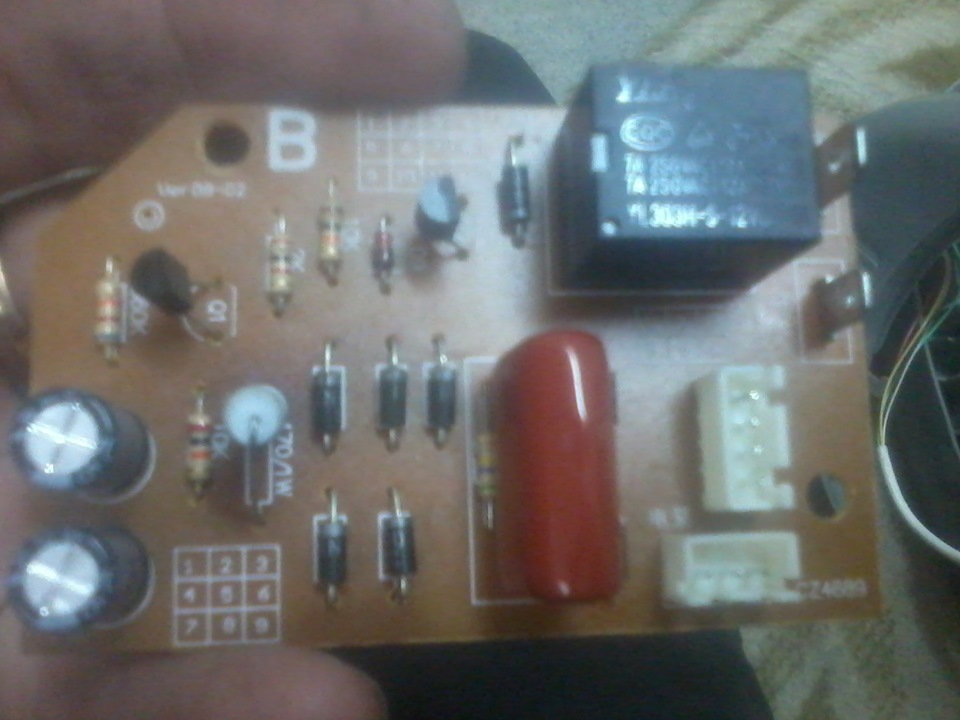

далее я бы проверил на пробитость mof резистор 470/1W — часто вылетают именно они. (его ставят в качестве предохранителя)
ну и т.д.

и к слову, парни уже спрашвали: а что сломалось то? )))) (каковы симптомы?)

насос не качает

Что именно не работает? А то как в анекдоте "Автобусик сломался"

Однозначно один из тэнов у них болезнь, мотор через один тэн питается

Берёте тестер и проверяете постепенно всё…

Можно еще прозвонить транс, на них сгорает предохранитель

У нас сгорел термопредохранитель. Он был замаскирован в лакированной трубочке на входе. Цена вопроса 40р

он значит просто греет и не отключается? у меня как раз такая проблема сейчас

У тэна вроде 2 режима. Нагрев и поддержание. И он получается в одном режиме работал. Честно уже не помню как было

Не работает насос 100%))Точно такая же беда была…это сгорел один из тэнов(тот что работает на подогрев, т.к он всегда в сети и долго не служит)…там питание насоса через тЭн идет.Их два один на подогрев а один на кипячение.Диагноз:выкинуть и купить новый))мой прослужил ровно год.

Не работает насос 100%))Точно такая же беда была…это сгорел один из тэнов(тот что работает на подогрев, т.к он всегда в сети и долго не служит)…там питание насоса через тЭн идет.Их два один на подогрев а один на кипячение.Диагноз:выкинуть и купить новый))мой прослужил ровно год.

+1 такая же беда была тэн покупал

Почем если не секрет?)я термопот за 750р брал и решил что проще новый взять чем этот ремонтировать)

Бери новый лучше тогда, я за 500 брал + расходы на почту

Да уже давно новый взял, а тот в кладовке валяется).вот думал може не дорого тэн так отремонтирую)

Если при включении в сеть вообще никак не реагирует, то однозначно диод на корпусе нагревательного элемента внутри прозрачной силиконовой трубки на черном проводе перегорел, пробей его цешкой если не проводит, то менять однозначно.

Чаще всего ТЭНы выгорают, так что звони их для начала, потом все диоды транзисторы. итд.

Мой вчера перестал качать — что посмотреть в первую очередь?

В центре есть датчик(на фото) его поменяй .

и думаешь он заработает я умаю что он от питание общего

Кто его знает, посмотри кнопку, может на моторчик напряжение не поступает, и тэны прозвони.

тэн греет моторчик не качает, кнопка рабочая их там 2

А не работает то что именно? Не греет или не качает?

Я тоже не понял )))) но ответил))))

А не работает то что именно? Не греет или не качает?

Проверь все п/проводники, реле и печатные проводники!

так примерно то что помню проверил а так не понял из-за чего не качает

+1, скорее всего тэна

там есть термодиод на корпусе. его посмотри

там есть термодиод на корпусе. его посмотри

Термостат, а не термодиод.

Термореле, а не термостат.

Я понимаю, что ты особо одарённый. Но как бы на заборе тоже х… написано, но бабы на него не кидаются.
ru.wikipedia.org/wiki/%D0…E%D1%81%D1%82%D0%B0%D1%82

"Термоста́т — прибор для поддержания постоянной температуры. Поддержание температуры обеспечивается либо за счёт использования терморегуляторов, либо осуществлением фазового перехода (например, таяние льда). Для уменьшения потерь тепла или холода термостаты, как правило, теплоизолируют. Но не всегда. Широко известны автомобильные моторы, где летом нет никакой теплоизоляции и за счёт действия восковых термостатов поддерживается постоянная температура. Другим примером термостата является холодильник…"

В данном случае термостатом является сам термопод.

И не надо спорить с инженером радиоэлектронных систем.

И мы с вами, молодой человек, на ты не переходили. Имейте уважение. Я сам 40 лет этим занимаюсь. 25 из них профессионально, разработчиком.

И что я там должен увидеть. Рускоязычное описание импортных компонентов, написанное такими же знатоками как вы. Надо понимать разницу между термостатом, термореле и термопредохранителем.
Классический термостат состоит как минимум из 3-х компонентов. Термоаккумулятор, регулятор. и исполнительное устройство.

KCD является таким же термостатом.

И где у него теплоаккумулятор, исполнительное устройство, регулятор. Где?

Я вижу исходя из описание только пару контактов, которые размыкаются или замыкаются при изменении температуры.

Объясню ещё понятнее. Бак для воды + нагреватель + регулятор (схема управления + датчики ) Всё это вместе и есть термостат.
А вы называете термостатом "датчик" из этого списка.

Вы называете колесо от машины машиной. — так даже ребёнок поймёт.

Это элемент, а не устройство в целом. Да, название такое же!

Таких примеров полно: например термореле, или реле времени, реле освещённости — это устройства, а в их состав входит электромагнитное реле (да реле) которое является исполнительным элементом в составе этого устройства и имеет такое же название. Или генератор — это и элемент (электрическая машина) и устройство, в состав которого входит дизельный или бензивоый двигатель, регулятор оборотов, регулятор напряжения и собственно генератор, как электрическая машина. Также и термостат: термостатом является, например, бойлер для нагревания воды, в состав которого входит исполнительный элемент — термостат.

KCD — это термостат с фиксированной температурой, она указывается на корпусе. Наличие регулировки температуры срабатывания не является признаком термостата. Исполнительным устройством являются контакты внутри него. Контакты с самовозвратом.

Да в этом конкретном примере с чайником, данный термостат расположенный в центре на дне используется не для поддержания рабочей температуры (это выполняет отдельный термостат), а для защиты от черезмерного перегрева (повреждения, возгорания устойства), например, при отсутствии воды в ёмкости. Функционально — это "самовосстанавливающийсся термопредохранитель".
