Для установки и контроля температуры воды при стирке или воздуха при сушке применяются термостаты различных конструкций. Термостаты могут быть регулируемыми, нерегулируемыми (т. н. «кликсоны») и защитного типа.

На рис. 1 представлены некоторые типы нерегулируемых термостатов, а на рис. 2 такие же термостаты, но в малогабаритном исполнении.

Рис. 1. Обычные биметаллические нерегулируемые термостаты

Рис. 2. Малогабаритные нерегулируемые термостаты и термопредохранитель

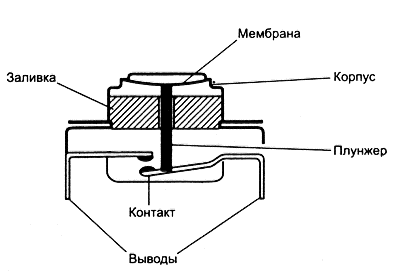

На рис. 3 показано внутреннее устройство нерегулируемого термостата.

Рис. 3. Принцип действия биметаллического термостата

Основу его составляет биметаллическая мембрана сферическойформы.

Термостаты с мембраной устанавливаются в бак СМА таким образом, чтобы его металлический корпус с мембраной имел непосредственный контакт со средой внутри бака. Для этого в баках сделаны соответствующие круглые сквозные отверстия.

Малогабаритные термостаты обычно устанавливаются на наружных сторонах металлических баков или камер сушки. Внутреннее устройство малогабаритных термостатов точно такое же.

Принцип действия нерегулируемых термостатов простой: при нагревании до определенной температуры (той, на которую рассчитан термостат), биметаллическая мембрана практически мгновенно выгибается в обратную сторону. При этом она перемещает также и керамический плунжер (керамический стерженек диаметром 1,5—2,5 мм), который в свою очередь размыкает исполнительные контакты. По остывании мембрана принимает первоначальную форму, и исполнительные контакты вновь замыкаются.

По начальному состоянию контактов термостаты бывают нормально закрытыми типа NC т. е. в холодном состоянии контакты такого термостата — замкнуты между собой или нормально открытыми типа NO (NA) (контакты изначально не замкнуты).

На корпусах термостатов или на их металлических крышках обычно имеется маркировка с обозначением состояния контактов и значением температуры срабатывания. Например: 130 NC — нормально закрытый (контакты замкнуты) термостат с температурой включения 130 °С, или 30 NO (NA) — нормально открытый (контакты незамкнуты), температура срабатывания 30 °С. Обозначения NO или NA зависят от страны-производителя данного изделия.

На термостатах привозных СМА может также присутствовать маркировка с обозначением температуры по шкале Фаренгейта. Например, на рис. 4 показан подобный термостат.

Рис. 4. Пример обозначения температур срабатывания

Его маркировка обозначает температуру включения и сброса.

По функциональному назначению термостаты бывают регулируемыми и защитными. Защитные термостаты имеют в основе биметаллическую мембрану. В отличие от регулируемых термостатов мембрана в защитном после остывания не возвращается в первоначальное положение. Для повторного включения после остывания в корпусе термостата сделана специальная кнопка, которая при нажатии возвращает мембрану в первоначальное положение.

На рис. 9.5 показанынекоторые модели защитных термостатов.

Рис. 5 Защитные термостаты

По конструкции термостаты бывают сдвоенными и совмещенными. В обоих имеется по две мембраны, настроенных на разные температуры. Каждая из мембран связана с исполнительными контактами через свой керамический плунжер. Вот, например, на рис. 6 показан термостат совмещенного типа: в одном корпусе размещены регулируемый и защитный термостат с кнопкой возврата.

Рис. 6. Устройство сдвоенного термостата

Ясно, что одна из мембран имеет в центре отверстие через которое проходит соответствующий плунжер. Совмещенными могут быть и NO- и NC-термостаты, все зависит от конструктивных особенностей СМА. Нерегулируемые термостаты в схемах СМА как правило соединены последовательно с ТЭНом и защитным термостатом.

Наряду с биметаллическими термостатами широко применяются газонаполненные термостаты. Они также бывают регулируемыми и нерегулируемыми. Последние настроены на заводе-изготовителе и имеют фиксированные значения температур срабатывания.

Рассмотрим, как устроены газонаполненые термостаты. На рис. 7 представлено несколько типов регулируемых термостатов.

Рис. 7. Типы регулируемых термостатов

Подобные термостаты служат для установки и поддержания температуры воды или моющего раствора в баке СМА. Принцип работы таких термостатов показан на рис. 8.

Рис. 8. Принцип действия регулируемого газонаполненного термостата

Основу термостатов составляет так называемый гидравлический контур, который показан на рис. 9.9.

Рис. 9. Соединительный капилляр с камерой нагрева и сильфоном. Гидравлический контур

Он состоит из сильфона и камеры нагрева — баллона. Сильфон и баллон соединены длинной тонкой трубочкой — капилляром, «одетым» в защитную оболочку (кембрик) из хлорвинила. Сильфон находится в корпусе термостата, а баллон установлен на баке СМА в специальном сквозном отверстии через резиновую прокладку.

Как действуют подобные термостаты? Внутри гидравлического контура находится фреон (определенная марка). При нагревании баллона газ расширяется и сильфон переключает исполнительные контакты. Подобные термостаты могут быть как двухконтактными, так и трехконтактными.

Вернемся к нашему термостату подробнее. Как уже упоминалось, сильфон с исполнительными контактами находится в отдельном корпусе, который устанавливается на панели управления. Ручка установки температуры нагрева имеет соответствующие обозначения: от значка *, обозначающего выключенное состояние, до цифры 90—95 °С — это максимальная температура, которая может быть задана. Также на ручке или на шкале панели может присутствовать и значение начальной температуры (минимума), как правило, это 30 °С. Это минимально возможная из заданного диапазона температур.

Ручка установки температуры надета на ось регулировки. Эта ось имеет несколько ниток мелкой резьбы, благодаря которой ось при вращении немного сдвигается вверх или вниз. Нижним торцом ось связана непосредственно с сильфоном, который в свою очередь связан с контактной системой и с регулировочным винтом, которым на заводе осуществляют точную настройку термостата.

В положении, когда задана какая-либо температура нагрева, контакты С и 1 замкнуты. По достижении заданной температуры сильфон расширяется и замыкаются контакты С и 2 — так работает трехконтактный термостат.

Подобные термостаты также бывают и с фиксированными настройками на несколько значений температур. Такие термостаты называются многопозиционными, и у них отсутствует ручка управления.

На рис. 10 показан один из таких термостатов.

Рис. 10. Трехпозиционный нерегулируемый термостат

Основу его также составляет гидравлический контур из баллона цилиндрической вытянутой формы, капилляра в защитной оболочке и сильфона, который помещен в корпус с контактной системой. Регулировочные винты законтрены краской.

Проверку термостатов можно произвести, аккуратно нагревая их крышку, под которой находится биметаллическая мембрана, или нагревая баллон. Лучше всего при проверке использовать теплую или горячую воду.

Состояние контактов термостата контролируется омметром или звуковой «прозвонкой». Основной дефект газонаполненных термостатов — это повреждение капилляра: он может быть обломан или перетерт в каком-либо месте. Обозначения термостатов в некоторых электросхемах СМА показаны на рис. 9.11.

Рис. 11 Примеры обозначений термостатов на электросхемах

А теперь напомним, как происходят измерения и контроль температуры воды в СМА с электронными модулями управления. Эти модули (или блоки) бывают двух типов: в первом типе еще присутствует электромеханический программатор со всеми своими функциями: подключение ТЭНа, переключение направления ведущего мотора, включение сливного насоса-помпы и т. д.

Во втором типе модулей управление всеми силовыми элементами — мотором, ТЭНом, насосом, клапанами — осуществляется с помощью электронных ключей на основе мощных полевых транзисторов в редких моделях СМА или, чаще, симисторов.

Читайте также:  Сетевой фильтр схема подключения выключателя

В обоих типах модулей чувствительными элементами для контроля температуры служит так называемые NTC-термисторы.

Внешний вид некоторых показан на рис. 12.

Рис. 12. Типы термисторов

А на рис. 13 показано устройство термисторов.

Рис. 13. Устройство термисторов

Как видно, в корпусе из металла или термостойкой пластмассы находится термосопротивление (терморезистор) с отрицательным коэффициентом сопротивления (Negative Temperature Controlо1). При увеличении температуры терморезистор уменьшает свое сопротивление в десятки раз.

Термисторы обычно устанавливают в специальные отверстия в баке СМА так, чтобы днище корпуса термистора, к которому приклеено термосопротивление, имело непосредственный контакт со средой внутри бака СМА.

Довольно часто термистор цилиндрической формы устанавливают прямо в основании ТЭНа, например, как на рис. 14.

Рис. 14. Термистор встроенный в основание нагревательного элемента

В этом случае в уплотняющей резине и в скобах проделаны дополнительные отверстия для термистора.

Принцип измерения (контроля температуры) — по сути: измерения сопротивления методом сравнения измеряемой величины с образцовой мерой — широко известен под именем мостовой схемы Уитстона, или моста Уитстона.

В нашем случае мы имеем дело с одинарным мостом. Схема его показана на рис. 15.

Рис. 15. Принцип работы измерительной схемы на основе моста Уитстона

Для удобства понимания схема представлена в виде квадрата из четырех резисторов. У этого квадрата две диагонали: АВ и CD. К точкам А и В прикладывается разность потенциалов (напряжение источника питания), а между точками С и D разность потенциалов измеряется (т. е. с этих точек снимается управляющее напряжение для последующих каскадов измерительной схемы в электронном модуле).

Предположим, мост находится в состоянии баланса: R1 = R3, а R2= R4, т. е. между точками С и D разность потенциалов равно нулю. Если изменить величину хотя бы одного из сопротивлений, например R2, то между точками С и D возникнет разность потенциалов, которая будет тем больше, чем больше изменится сопротивление R2.

На месте R2 У нас установлен термистор, а для балансировки моста будем использовать резистор R4. Именно он будет служить для задания значения температуры, до которой должна будет нагреться вода в баке СМА.

В реальных электросхемах СМА этот резистор может быть переменным — в этом случае обеспечивается плавная регулировка, либо может быть установлен регулятор ступенчатого типа — на несколько фиксированных значений температуры. Такие регуляторы могут состоять из набора отдельных резисторов либо набора резисторов в виде интегральной матрицы.

Внешний вид некоторых регуляторов показан на рис. 16.

Рис. 16. Типы регуляторов температуры

В статье «Программаторы» мы упоминали электромагнит — термостоп. Именно с диагонали CD снимается сигнал для управления этим электромагнитом. Сигнал подается сначала на каскады усиления, а затем на симистор, через который и подается напряжение питания на обмотку электромагнита. По достижении баланса мостовой схемы, т. е. по достижении установленной температуры, напряжение питания снимается (симистор закрывается) и программа стирки будет продолжаться.

Для каждой конкретной электросхемы СМА применяется термистор определенного номинала. Позже мы отметим это на некоторых примерах электросхем СМА.

В заключение этой главы приведем фрагмент электросхемы СМА. В основе этой схемы все тот же мост Уитстона. Он включен на входе усилителя постоянного входа (операционный усилитель) — назовем его «блок сравнения параметров». Изменение величины сопротивления термистора сравнивается с заданным значением (значение температуры задается ступенчатым регулятором). На выходе блока включено реле, которое отключает нагрузку (ТЭН) при совпадении величин сопротивлений на входе блока. Точно так же вместо реле на входе блока может быть включен и управляющий симистор, через который будет подаваться напряжение питания на ТЭН.

В заключение раздела приведем номиналы термисторов, применяющихся в разных СМА.

Любые электрические цепи могут быть представлены в виде чертежей (принципиальных и монтажных схем), оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Соответственно, чтобы «читать» такие документы, необходимо понимать условные обозначения в электрических схемах.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа Краткое описание
2.710 81 В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68 Требования к размерам отображения элементов в графическом виде.
21.614 88 Принятые нормы для планов электрооборудования и проводки.
2.755 87 Отображение на схемах коммутационных устройств и контактных соединений
2.756 76 Нормы для воспринимающих частей электромеханического оборудования.
2.709 89 Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85 Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

  • Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже. Пример функциональной схемы телевизионного приемника
  • Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Пример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемы

  • Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. Монтажная схема стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Читайте также:  Соединение направляющих профилей между собой

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические обозначения

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем.

Примеры УГО в функциональных схемах

Ниже представлен рисунок с изображением основных узлов систем автоматизации.

Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом 21.404-85

Описание обозначений:

  • А – Основные (1) и допускаемые (2) изображения приборов, которые устанавливаются за пределами электрощита или распределительной коробки.
  • В – Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите.
  • С – Отображение исполнительных механизмов (ИМ).
  • D – Влияние ИМ на регулирующий орган (далее РО) при отключении питания:
  1. Происходит открытие РО
  2. Закрытие РО
  3. Положение РО остается неизменным.
  • Е — ИМ, на который дополнительно установлен ручной привод. Данный символ может использоваться для любых положений РО, указанных в пункте D.
  • F- Принятые отображения линий связи:
  1. Общее.
  2. Отсутствует соединение при пересечении.
  3. Наличие соединения при пересечении.

УГО в однолинейных и полных электросхемах

Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Источники питания.

Для их обозначения приняты символы, приведенные на рисунке ниже.

УГО источников питания на принципиальных схемах (ГОСТ 2.742-68 и ГОСТ 2.750.68)

Описание обозначений:

  • A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
  • В – значок электричества, отображающий переменное напряжение.
  • С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
  • D – Отображение аккумуляторного или гальванического источника питания.
  • E- Символ батареи, состоящей из нескольких элементов питания.

Линии связи

Базовые элементы электрических соединителей представлены ниже.

Обозначение линий связи на принципиальных схемах (ГОСТ 2.721-74 и ГОСТ 2.751.73)

Описание обозначений:

  • А – Общее отображение, принятое для различных видов электрических связей.
  • В – Токоведущая или заземляющая шина.
  • С – Обозначение экранирования, может быть электростатическим (помечается символом «Е») или электромагнитным («М»).
  • D — Символ заземления.
  • E – Электрическая связь с корпусом прибора.
  • F – На сложных схемах, из нескольких составных частей, таким образом обозначается обрыв связи, в таких случаях «Х» это информация о том, где будет продолжена линия (как правило, указывается номер элемента).
  • G – Пересечение с отсутствием соединения.
  • H – Соединение в месте пересечения.
  • I – Ответвления.

Обозначения электромеханических приборов и контактных соединений

Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

УГО, принятые для электромеханических устройств и контакторов (ГОСТы 2.756-76, 2.755-74, 2.755-87)

Описание обозначений:

  • А – символ катушки электромеханического прибора (реле, магнитный пускатель и т.д.).
  • В – УГО воспринимающей части электротепловой защиты.
  • С – отображение катушки устройства с механической блокировкой.
  • D – контакты коммутационных приборов:
  1. Замыкающие.
  2. Размыкающие.
  3. Переключающие.
  • Е – Символ для обозначения ручных выключателей (кнопок).
  • F – Групповой выключатель (рубильник).

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.

Обозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

  • A – трехфазные ЭМ:
  1. Асинхронные (ротор короткозамкнутый).
  2. Тоже, что и пункт 1, только в двухскоростном исполнении.
  3. Асинхронные ЭМ с фазным исполнением ротора.
  4. Синхронные двигатели и генераторы.
  • B – Коллекторные, с питанием от постоянного тока:
  1. ЭМ с возбуждением на постоянном магните.
  2. ЭМ с катушкой возбуждения.

Обозначение электродвигателей на схемах

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.

Правильные обозначения трансформаторов, катушек индуктивности и дросселей (ГОСТ 2.723-78)

Описание обозначений:

  • А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
  • В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
  • С – Отображение двухкатушечного трансформатора.
  • D – Устройство с тремя катушками.
  • Е – Символ автотрансформатора.
  • F – Графическое отображение ТТ (трансформатора тока).

Обозначение измерительных приборов и радиодеталей

Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2.729 68 и 2.730 73.

Примеры условных графических обозначений электронных компонентов и измерительных приборов

Описание обозначений:

  1. Счетчик электроэнергии.
  2. Изображение амперметра.
  3. Прибор для измерения напряжения сети.
  4. Термодатчик.
  5. Резистор с постоянным номиналом.
  6. Переменный резистор.
  7. Конденсатор (общее обозначение).
  8. Электролитическая емкость.
  9. Обозначение диода.
  10. Светодиод.
  11. Изображение диодной оптопары.
  12. УГО транзистора (в данном случае npn).
  13. Обозначение предохранителя.

УГО осветительных приборов

Рассмотрим, как на принципиальной схеме отображаются электрические лампы.

Пример того, как указываются лампочки на схемах (ГОСТ 2.732-68)

Описание обозначений:

  • А – Общее изображение ламп накаливания (ЛН).
  • В — ЛН в качестве сигнализатора.
  • С – Типовое обозначение газоразрядных ламп.
  • D – Газоразрядный источник света повышенного давления (на рисунке приведен пример исполнения с двумя электродами)

Обозначение элементов в монтажной схеме электропроводки

Завершая тему графических обозначений, приведем примеры отображения розеток и выключателей.

Пример изображения на монтажных схемах розеток скрытой установки

Как изображаются розетки других типов, несложной найти в нормативных документах, которые доступны в сети.

Обозначение выключатели скрытой установки Обозначение розеток и выключателей

Буквенные обозначения

В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.

Буквенные обозначения основных элементов

К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.

Почти все УОС, все изделия радиоэлектроники и электротехники, изготавливаемые промышленными организациями и предприятиями, домашними мастерами, юными техниками и радиолюбителями, содержат в своем составе определенное количество разнообразных покупных ЭРИ и элементов, выпускаемых в основном отечественной промышленностью. Но за последнее время наблюдается тенденция применения ЭРЭ и комплектующих изделий зарубежного производства. К ним можно отнести в первую очередь ППП, конденсаторы, резисторы, трансформаторы, дроссели, электрические соединители, аккумуляторы, ХИТ, переключатели, установочные изделия и некоторые другие виды ЭРЭ.

Применяемые покупные комплектующие или самостоятельно изготавливаемые ЭРЭ обязательно находят свое отражение на принципиальных и монтажных электрических схемах устройств, в чертежах и другой ТД, которые выполняются в соответствии с требованиями стандартов ЕСКД.

Читайте также:  Санпин по поверхностным водам

Особое внимание уделяется принципиальным электрическим схемам, которые определяют не только основные электрические параметры, но и все входящие в устройства элементы и электрические связи между ними. Для понимания и чтения принципиальных электрических схем необходимо тщательно ознакомиться с входящими в них элементами и комплектующими изделиями, точно знать область применения и принцип действия рассматриваемого устройства. Как правило, сведения о применяемых ЭРЭ указываются в справочниках и спецификации — перечне этих элементов.

Связь перечня комплектующих ЭРЭ с их условными графическими обозначениями осуществляется через позиционные обозначения.

Для построения условных графических обозначений ЭРЭ используются стандартизованные геометрические символы, каждый из которых применяют отдельно или в сочетании с другими. При этом смысл каждого геометрического образа в условном обозначении во многих случаях зависит от того, в сочетании с каким другим геометрическим символом он применяется.

Стандартизованные и наиболее часто применяемые условные графические обозначения ЭРЭ в принципиальных электрических схемах приведены на рис. 1. 1. Эти обозначения касаются всех комплектующих элементов схем, включая ЭРЭ, проводники и соединения между ними. И здесь важнейшее значение приобретает условие правильного обозначения однотипных комплектующих ЭРЭ и изделий. Для этой цели применяются позиционные обозначения, обязательной частью которых является буквенное обозначение вида элемента, типа его конструкции и цифровое обозначение номера ЭРЭ. На схемах используется также дополнительная часть обозначения позиции ЭРЭ, указывающая функцию элемента, в виде буквы. Основные виды буквенных обозначений элементов схем приведены в табл. 1.1.

Обозначения на чертежах и схемах элементов общего применения относятся к квалификационным, устанавливающим род тока и напряжения,. вид соединения, способы регулирования, форму импульса, вид модуляции, электрические связи, направление передачи тока, сигнала, потока энергии и др.

В настоящее время у населения и в торговой сети находится в эксплуатации значительное количество разнообразных электронных приборов и устройств, радио- и телевизионной аппаратуры, которые изготавливаются зарубежными фирмами и различными акционерными обществами. В магазинах можно приобрести различные типы ЭРИ и ЭРЭ с иностранными обозначениями. В табл. 1. 2 приведены сведения о наиболее часто встречающихся ЭРЭ зарубежных стран с соответствующими обозначениями и их аналоги отечественного производства.

Эти сведения впервые публикуются в таком объеме.

Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации

1— транзистор структуры р-n-р в корпусе, общее обозначение;

2— транзистор структуры n-р-n в корпусе, общее обозначение,

3 — транзистор полевой с p-n переходом и п каналом,

4 — транзистор полевой с p-n переходом и р каналом,

5 — транзистор однопереходный с базой п типа, б1, б2 — выводы базы, э — вывод эмиттера,

7 — диод выпрямительный,

8 — стабилитрон (диод лавинный выпрямительный) односторонний,

9 — диод тепло-электрический,

10 — динистор диодный, запираемый в обратном направлении;

11 — стабилитрон (диодолавинный выпрямительный) с двусторонней проводимостью,

12 — тиристор триодный;

14 — переменный резистор, реостат, общее обозначение,

15 — переменный резистор,

16 — переменный резистор с отводами,

17 — подстроечный резистор-потенциометр;

18 — терморезистор с положительным температурным коэффициентом прямого нагрева (подогрева),

20 — конденсатор постоянной емкости, общее обозначение;

21 — конденсатор постоянной емкости поляризованный;

22 — конденсатор оксидный поляризованный электролитический, общее обозначение;

23 — резистор постоянный, общее обозначение;

24 — резистор постоянный с номинальной мощностью 0, 05 Вт;

25 — резистор постоянный с номинальной мощностью 0, 125 Вт,

26 — резистор постоянный с номинальной мощностью 0, 25 Вт,

27 — резистор постоянный с номинальной мощностью 0, 5 Вт,

28 — резистор постоянный с номинальной мощностью 1 Вт,

29 — резистор постоянный с номинальной мощностью рассеяния 2 Вт,

30 — резистор постоянный с номинальной мощностью рассеяния 5 Вт;

31 — резистор постоянный с одним симметричным дополнительным отводом;

32 — резистор постоянный с одним несимметричным дополнительным отводом;

Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических, радиотехнических и автоматизации

33 — конденсатор оксидный неполяризованный;

34 — конденсатор проходной (дуга обозначает корпус, внешний электрод);

35 — конденсатор переменной емкости (стрелка обозначает ротор);

36 — конденсатор подстроечный, общее обозначение;

38 — конденсатор помехоподавляющий;

40 — туннельный диод;

41 — лампа накаливания осветительная и сигнальная;

42 — звонок электрический;

43 — элемент гальванический или аккумуляторный;

44 — линия электрической связи с одним ответвлением;

45 — линия электрической связи с двумя ответвлениями;

46 — группа проводов, подключенных к одной точке электрическою соединения. Два провода;

47 — четыре провода, подключенных к одной точке электрическою соединения;

48 — батарея из гальванических элементов или батарея аккумуляторная;

49 — кабель коаксиальный. Экран соединен с корпусом;

50 — обмотка трансформатора, автотрансформатора, дросселя, магнитного усилителя;

51 — рабочая обмотка магнитного усилителя;

52 — управляющая обмотка магнитного усилителя;

53 — трансформатор без сердечника (магнитопровода) с постоянной связью (точками обозначены начала обмоток);

54 — трансформатор с магнитодиэлектрическим сердечником;

55 — катушка индуктивности, дроссель без магнитопровода;

56 — трансформатор однофазный с ферромагнитным магнитопроводом и экраном между обмотками;

57 — трансформатор однофазный трехобмоточный с ферромагнитным магнитопроводом с отводом во вторичной обмотке;

58 — автотрансформатор однофазный с регулированием напряжения;

60 — предохранитель выключатель;

62 — соединение контактное разъемное;

63 — усилитель (направление передачи сигнала указывает вершина треугольника на горизонтальной линии связи);

64 — штырь разъемного контактного соединения;

Рис 1.1 Условные графические обозначения ЭРЭ в схемах электрических радиотехнических и автоматизации

65 — гнездо разъемного контактного соединения,

66 — контакт разборного соединения например с помощью зажима

67 — контакт неразборного соединения, например осуществленного пайкой

68 — выключатель кнопочный однополюсный нажимной с замыкающим контактом самовозвратом

69 — контакт коммутационного устройства размыкающий, общее обозначение

70 — контакт коммутационного устройства (выключателя, реле) замыкающий, общее обозначение. Выключатель однополюсный.

71 — контакт коммутационного устройства переключающий, общее обозначение. Однополюсный переключатель на два направления.

72— контакт переключающий трехпозиционный с нейтральным положением

73 — контакт замыкающий без самовозврата

74 — выключатель кнопочный нажимной с размыкающим контактом

75 — выключатель кнопочный вытяжной с замыкающим контактом

76 — выключатель кнопочный нажимной с возвратом кнопки,

77 — выключатель кнопочный вытяжной с размыкающим контактом

78 — выключатель кнопочный нажимной с возвратом посредством вторичного нажатия кнопки,

79 — реле электрическое с замыкающим размыкающим и переключающим контактами,

80 — реле поляризованное на одно направление тока в обмотке с нейтральным положением

81 — реле поляризованное на оба направления тока в обмотке с нейтральным положением

82 — реле электротепловое без самовозврата, с возвратом посредством вторичного нажатия кнопки,

83 — разъемное однополюсное соединение

84 — гнездо пятипроводного контактного разъемного соединения

85 — штырь контактного разъемного коаксиального соединения

86 — гнездо контактного соединения

87 — штырь четырехпроводного соединения

88 — гнездо четырехпроводного соединения

89 — перемычка коммутационная размыкающая цепь

Таблица 1.1. Буквенные обозначения элементов схем

Понравилась статья? Поделиться с друзьями:
ТурбоЗайм
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.

Adblock detector
